详解固晶锡膏与常规SMT锡膏有哪些区别

固晶锡膏与常规SMT锡膏（表面贴装技术锡膏）的核心区别源于其应用场景的差异：固晶锡膏主要用于芯片与基底的粘结固定（固晶工艺），而常规SMT锡膏用于PCB板与贴片元件的电气连接（SMT焊接）。

两者在成分、性能、工艺适配性等方面有显著差异：

 1. 应用场景与核心功能不同

固晶锡膏：

主要用于固晶工艺（Die Bonding），常见于LED封装、半导体芯片（如IC裸片、功率器件）封装等场景。

其核心功能是将芯片（如LED芯片、硅基裸片）精准粘结到支架、基板（如陶瓷基板、铜基板）或引线框架上，同时需兼顾导电/导热性能（尤其功率器件需散热）和机械固定强度。

常规SMT锡膏：

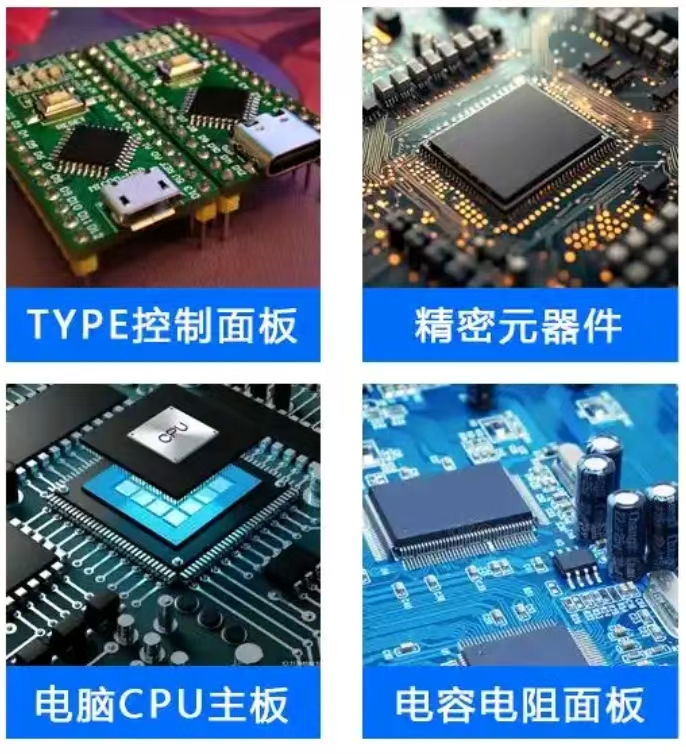

用于表面贴装技术（SMT），主要在PCB板上焊接贴片元件（如电阻、电容、QFP/BGA等IC），核心功能是实现元件与PCB焊盘的电气连接，同时提供机械固定，对导电性、焊点可靠性（抗振动、抗热循环）要求更高。

 2. 合金粉末特性不同

 粒度与形貌：

固晶锡膏的合金粉末更细（通常为纳米级或亚微米级，如1-5μm），因为芯片尺寸小（如LED芯片可能仅0.1-1mm），细粉可均匀填充芯片与基底的微小间隙（通常<50μm），避免空洞（空洞会影响导热/粘结强度）。

粉末形貌多为球形，保证流动性和填充均匀性。

常规SMT锡膏的粉末粒度较粗（通常为10-50μm），根据元件尺寸适配（如细间距元件用10-20μm，大焊盘用30-50μm），粉末形貌可为球形或不规则形，侧重印刷性和回流时的铺展性。

合金成分与熔点：

固晶锡膏多为低熔点合金（如Sn-Bi系、Sn-In系，熔点130-180℃），因芯片（尤其是LED、精密半导体）耐高温性差（超过200℃可能导致芯片失效），需低温焊接避免热损伤。

常规SMT锡膏多为中高熔点合金（无铅主流为Sn-Ag-Cu系，熔点217-221℃；有铅为Sn-Pb系，熔点183℃），需适应SMT回流焊的高温曲线（通常峰值230-260℃），确保焊点强度和抗热老化性。

3. 助焊剂体系不同

固晶锡膏助焊剂：

要求低挥发、低残留（因固晶后常需封胶封装，残留过多会影响胶层粘结力）；活性温和（避免腐蚀芯片电极或基底镀层，如LED支架多为铜镀银，易被强活性助焊剂腐蚀）；润湿性需精准（仅在芯片与基底接触区域润湿，避免溢出污染芯片表面）。

多为松香基或合成树脂型，不含强腐蚀性卤素（或低卤素）。

常规SMT锡膏助焊剂：

侧重高活性（去除PCB焊盘和元件引脚的氧化膜，尤其无铅焊盘易氧化）；适配印刷工艺（有良好的触变性，印刷后图形清晰不坍塌）；根据需求分为清洗型（高残留，需后续清洗）或免清洗型（低残留，绝缘性好）。

可能含适量卤素（如Cl⁻、Br⁻）增强活性，或无卤素（环保要求）。

 4. 工艺适配性不同

 涂布方式：

固晶锡膏多通过点胶（Dispensing） 或精密印刷（超小钢网）涂布，用量极少（单颗芯片仅纳升级），需精准控制涂布位置（如LED支架的“杯底”中心），避免锡膏溢出到芯片发光区或电极。

常规SMT锡膏主要通过钢网印刷（覆盖整个焊盘），用量较大（取决于焊盘面积），需保证印刷厚度均匀（±10%），适配贴装元件的对位误差。

固化/焊接温度曲线：

固晶锡膏的加热曲线更平缓，峰值温度低（通常150-200℃，保温时间短），避免芯片热冲击；且加热时锡膏收缩率低（减少芯片因热应力导致的偏移或开裂）。

常规SMT锡膏的回流曲线有明确的预热、恒温、回流、冷却阶段，峰值温度高（230-260℃），需确保焊锡完全熔融、助焊剂充分挥发，形成饱满焊点。

 5. 性能要求不同

 固晶锡膏：

核心要求是高粘结强度（芯片在封装、使用中需抗振动、抗冲击）、高导热性（功率器件散热需求，如LED芯片结温需通过锡膏传导至支架）、低空洞率（空洞会降低导热和粘结力），导电性次之（部分场景仅需导热，如LED固晶可能侧重导热）。

常规SMT锡膏：

核心要求是高导电性（确保电气连接可靠）、焊点机械强度（抗热循环、抗振动，如汽车电子需通过-40~125℃循环测试）、抗腐蚀性（焊点长期暴露在空气中或湿热环境，需稳定不氧化腐蚀）。

 固晶锡膏是“芯片与基底的粘结者”，侧重细粒度、低熔点、低残留、导热粘结；常规SMT锡膏是“元件与PCB的连接器”，侧重中粗粒度、适配高温、高活性、导电可靠。

两者因应用场景的核心需求不同，在成分设计和工艺适配性上形成了显著差异。
