锡膏容易发干怎么办？

针对锡膏容易发干问题，可以从保存、使用、工艺、环境、材料选择、应急处理等多方面入手，以下为您提供系统性解决方案：

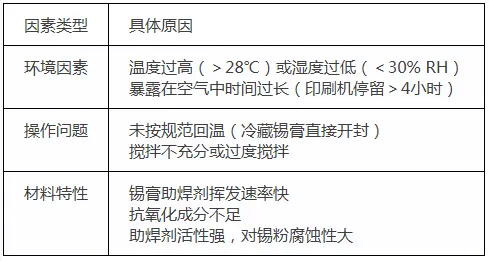

一、发干原因分析

二、针对性解决方案

存储管理

温度控制

未开封锡膏：0~10℃冷藏，避免冷冻（防止成分分离）

已开封锡膏：20-25℃密封保存，48小时内用完

密封措施

使用后立即加盖，内层盖压紧

推荐锡膏罐瓶身与盖子用胶带密封（降低氧化风险）

使用规范

回温流程

冷藏锡膏需在25℃环境静置4小时（禁止加热加速回温）

回温后搅拌：低速（500-800rpm）顺时针搅拌1-2分钟

印刷机管理

添加锡膏时“少量多次”（单次添加量＜刮刀长度1/3）

停机超过60分钟需覆盖锡膏并关闭刮刀压力

工艺优化

环境控制

车间温湿度：23±2℃，50-60% RH（配置恒温恒湿设备）

减少空气流动（避免通风口直吹印刷机）

印刷参数调整

刮刀压力：0.2-0.5kg/cm²（压力过大会加速溶剂挥发）

印刷速度：20-50mm/s（速度过快导致锡膏剪切变稀）

材料选择

选用抗干燥型锡膏，含慢挥发溶剂（如松香基/树脂基助焊剂）

高抗氧化配方（如添加苯并三唑类抑制剂）

应急处理

轻微结皮：用干净刮刀移除表层硬块，下层锡膏可继续使用

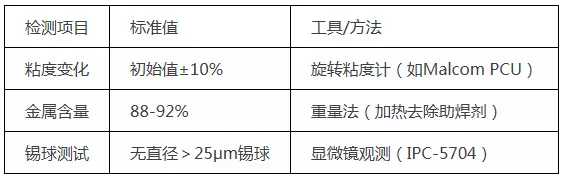

三、预防性检测方法

四、常见误区

错误做法：用热风枪加热回温 → 导致助焊剂蒸发

错误认知：“冷藏可无限期保存” → 实际保质期4-6个月

过度依赖：添加稀释剂 → 可能改变焊点可靠性,稀释工艺及品质无法管控

五、厂商技术支持

要求供应商提供《锡膏存储使用说明》

定期进行印刷工艺验证（建议每季度1次）

申请免费样品测试（重点验证开放时间指标）

管理效果：

通过系统性管理，可将锡膏发干概率降低90%以上

提升印刷良率（典型案例：某手机主板厂商通过湿度控制+工艺优化，锡膏浪费减少37%）

以上方案综合了存储、使用、工艺、环境、材料等多个方面的措施，可有效解决锡膏发干问题。
