无铅中温锡膏的核心作用与应用场景解析

无铅中温锡膏的本质特性与核心作用

 1. 材料特性与熔点定位

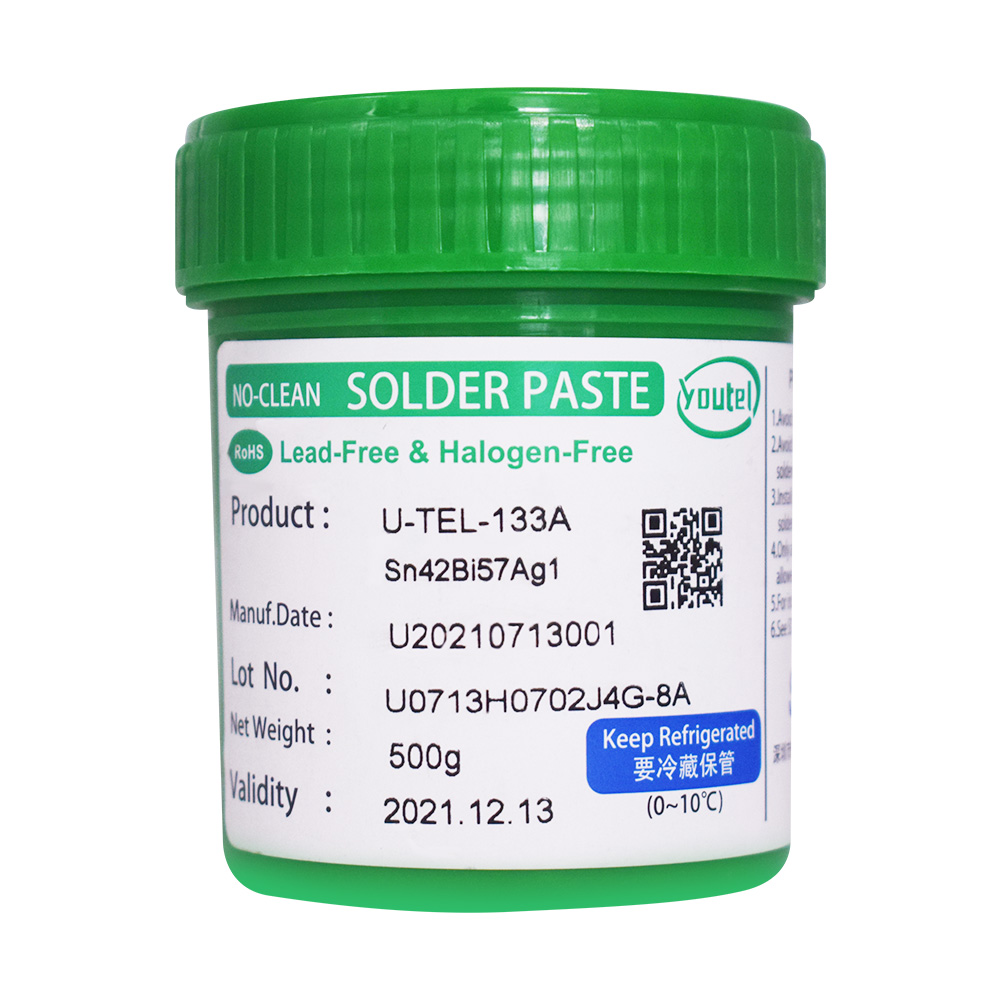

无铅中温锡膏通常以Sn-Bi（锡铋）系合金为基材，典型成分为Sn-58Bi（熔点138℃）或Sn-Bi-Ag（如Sn-42Bi-5Ag，熔点172℃），熔点区间集中在138-180℃，介于低温锡膏（<130℃）与高温锡膏（>217℃）之间。其核心作用体现在：

 精准焊接连接：通过中温熔融实现电子元件与PCB焊盘的电气导通及机械固定，适用于对焊接温度敏感的场景；

环保合规适配：不含铅、镉等有害物质，符合RoHS、REACH等国际环保标准，解决含铅锡膏的重金属污染问题；

工艺兼容性优化：相比高温焊接，可降低PCB板翘曲、元件热损伤风险，同时避免低温锡膏在可靠性上的短板（如Sn-Bi合金的低温脆性）。

 2. 工艺层面的独特价值

在多层PCB或复杂组件焊接中，中温锡膏可作为“二次回流焊”材料——首次使用高温锡膏焊接底层元件，二次用中温锡膏焊接上层元件，避免多次高温对底层焊点的影响。

其熔融黏度适中，印刷成型性优于低温锡膏，适合细间距（如0.3mm以下）元件焊接。

 无铅中温锡膏的典型应用领域

 1. 消费电子与智能终端

 LED封装与显示模组：Mini LED、Micro LED芯片对温度敏感，中温锡膏可减少焊接时的光衰与死灯率，尤其在背光模组的回流焊中应用广泛；

柔性电路板（FPC）焊接：FPC基材（如PI膜）耐温性较差，中温焊接可避免基材碳化或分层，常见于手机摄像头模组、可穿戴设备；

电池管理系统（BMS）：锂电池保护板上的热敏电阻、MOS管等元件，需在中温环境下焊接以防止性能衰减。

 2. 汽车电子与新能源设备

 车载传感器与摄像头：汽车环境温度波动大，中温锡膏焊接的传感器（如胎压监测、雨量传感器）需兼顾耐温性与抗振动性能；

新能源汽车电池连接：动力电池模组的极耳焊接，使用Sn-Bi系中温锡膏可降低焊接热应力对电池性能的影响，同时满足车规级环保要求；

光伏逆变器IGBT模块：部分IGBT芯片封装材料耐温≤180℃，中温锡膏可替代传统铅锡焊料，避免高温导致的封装开裂。

 3. 医疗与精密仪器

 医疗影像设备电路板：CT/MRI设备中的高频元件焊接，要求低污染、高可靠性，中温无铅锡膏可减少助焊剂残留对精密电路的腐蚀；

 微型传感器组装：血糖监测仪、植入式医疗设备的微型元件，需在中温环境下实现高精度焊接，避免高温对生物兼容性材料的破坏。

 4. 多层PCB与混合工艺场景

 HDI（高密度互连）板二次焊接：先使用高温锡膏（如Sn-Ag-Cu）焊接底层BGA元件，再用中温锡膏焊接表层阻容器件，实现多层电路的分步组装；

 陶瓷基板与金属框架连接：在LTCC（低温共烧陶瓷）基板上焊接射频元件时，中温锡膏可平衡陶瓷的耐温极限与焊接强度需求。

 应用注意事项与性能边界

 可靠性挑战：Sn-Bi系中温锡膏的焊点延展性较差，在高振动环境（如汽车引擎舱）需搭配应力缓冲设计；

工艺参数控制：回流焊峰值温度需严格控制在熔点以上30-50℃（如Sn-58Bi建议峰值170-180℃），过长高温停留会导致铋偏析，影响焊点强度；

兼容性测试：与助焊剂的匹配性需重点验证，部分活性较强的助焊剂可能腐蚀PCB表面处理层（如ENIG镍金层）。

 行业趋势与替代方案对比；

 随着电子元件小型化与环保要求升级，无铅中温锡膏在热敏元件焊接中的需求持续增长。对比低温锡膏（如Sn-Ag-In系），其熔点更高、机械强度更优；对比高温锡膏，则在工艺兼容性上更具优势。

添加微量稀土元素（如Ce、Y）改善Sn-Bi合金的脆性，或将进一步拓展中温锡膏在高可靠性场景的应用。
