锡膏的组成及特点核心组成部分详解

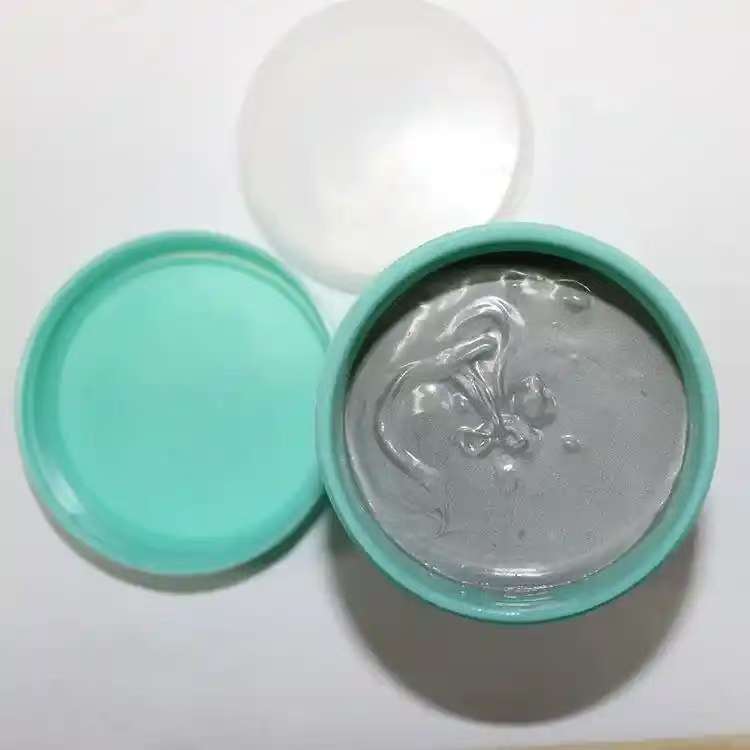

锡膏是SMT（表面贴装技术）中关键的焊接材料，由焊料合金粉末、助焊剂（Flux） 和功能性添加剂按特定比例混合而成作用与及成分：

 1. 焊料合金粉末（占比85-92%，重量比）

 焊料粉末决定了锡膏的熔点、机械强度和导电性，常见类型及特点：

 无铅焊料合金（环保型，RoHS合规）：

Sn-Ag-Cu（SAC）系列：

典型成分：Sn96.5Ag3.0Cu0.5（SAC305），熔点217℃，强度高，适用于高温焊接（如汽车电子、电源模块）。

变种：Sn99.3Cu0.7（SAC0307），熔点227℃，成本低，但润湿性略差。

Sn-Bi系列（低温焊料）：

典型成分：Sn42Bi58，熔点138℃，用于热敏元件（如摄像头模组、柔性电路板），但脆性较大。

Sn-Ag-Bi系列：

如Sn43Bi47Ag1，熔点172℃，兼顾低温与韧性，常用于多层PCB二次回流焊。

有铅焊料合金（仅特殊场景使用）：

Sn-Pb系列：

典型成分：Sn63Pb37，共晶熔点183℃，润湿性极佳，曾广泛用于消费电子，但因铅毒性逐渐被淘汰。

 2. 助焊剂（占比8-15%，重量比）

 助焊剂是锡膏的“活性核心”，由以下组分构成：

 活性剂（Activator）：

成分：有机酸（如硬脂酸、柠檬酸）、有机胺盐（如二乙胺盐酸盐）。

作用：去除焊盘和元件引脚表面的氧化层（如CuO、SnO₂），降低界面张力，促进焊料润湿。

树脂（Resin）：

成分：松香（天然或合成树脂，如氢化松香）、环氧树脂。

作用：焊接过程中形成保护膜，防止二次氧化，同时提供黏附力固定元件。

溶剂（Solvent）：

成分：醇类（如乙醇、丙二醇）、二醇醚类（如二甘醇单乙醚）。

作用：调节锡膏黏度，确保印刷流动性，焊接时挥发（需控制残留量）。

触变剂（Thixotropic Agent）：

成分：蓖麻油衍生物、金属皂类。

作用：赋予锡膏“剪切变稀”特性，印刷时受刮刀压力变稀，静止后恢复黏度，防止塌边。

 3. 功能性添加剂（占比0.1-2%）

 抗氧化剂：如维生素E、没食子酸酯，延缓焊料粉末氧化。

消泡剂：硅酮类化合物，减少焊接时气泡产生（避免“空洞”缺陷）。

着色剂：偶氮染料（如溶剂红23），便于观察锡膏印刷状态。

缓蚀剂：苯并三氮唑（BTA），防止PCB铜箔腐蚀。

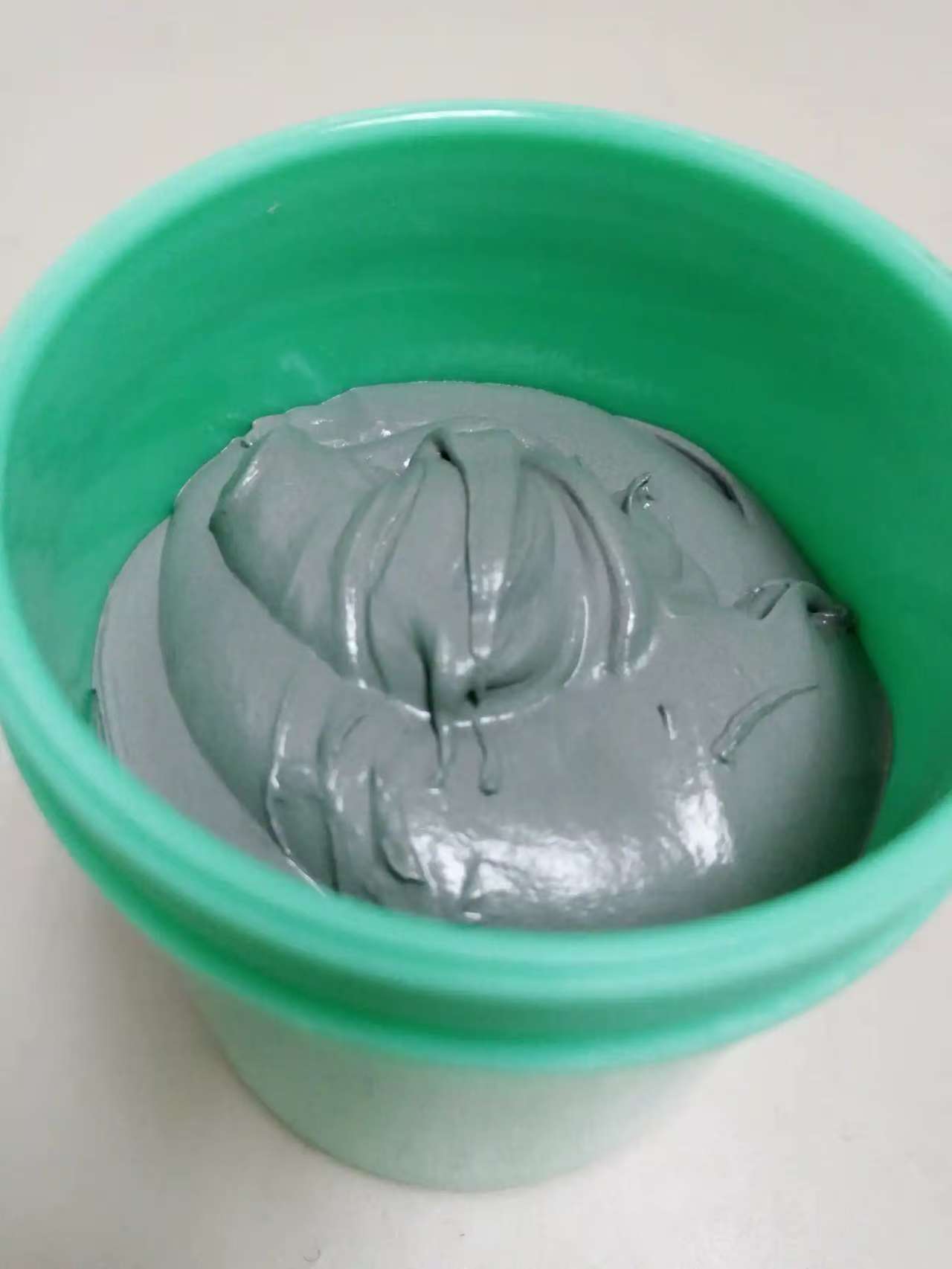

锡膏的关键特点与应用关联

 1. 按熔点分类的特点

 高温锡膏（熔点＞220℃）：

特点：SAC305等合金强度高、耐高温老化，但回流温度需≥240℃，易损伤热敏元件。

应用：汽车引擎控制模块、工业电源。

中温锡膏（熔点180-220℃）：

特点：如Sn64.7Ag4.2Cu0.8Bi30.3（SACB），熔点172℃，兼顾强度与工艺窗口，适用于二次回流焊。

应用：多层PCB、混合元件焊接（部分元件已焊接过）。

低温锡膏（熔点＜180℃）：

特点：Sn-Bi合金熔点低，但机械性能较差（脆性大），需配合助焊剂优化润湿性。

应用：柔性PCB、摄像头模组、LCD背光模块。

 2. 按助焊剂活性分类的特点

 免清洗型（ROL0/ROL1）：

 特点：助焊剂残留量＜0.1%，无腐蚀，无需额外清洗工序，但活性较弱。

 应用：消费电子（如手机主板）、医疗设备（需高可靠性）。

水洗型（RMA）：

特点：助焊剂含卤化物，活性强，焊接后需用去离子水或专用清洗剂去除残留（避免电化学迁移）。

应用：军工、航空航天（需严格控制离子污染）。

半水洗型（RMS）：

特点：介于前两者之间，残留可部分溶于水，常用于汽车电子（平衡成本与可靠性）。

 3. 工艺适应性特点

 印刷性：

关键指标：黏度（100-150Pa·s，4号钢网）、触变指数（1.4-1.6），影响钢网脱模精度（如0.3mm以下焊盘的填充）。

保存稳定性：

标准条件：2-10℃冷藏，保质期3-6个月（无铅锡膏因助焊剂活性低，保质期通常短于有铅）。

焊接可靠性：

评估指标：润湿角（＜20°为佳）、焊点拉伸强度（SAC305≥40MPa）、热循环寿命（-40℃~125℃循环≥1000次无开裂）。

 4. 环保与法规兼容性

 无铅化：符合RoHS、REACH等法规，禁用铅、镉等有害物质，但无铅合金熔点高，对设备（如回流炉）和工艺要求更严格。

低VOC（挥发性有机物）：溶剂型助焊剂需控制VOC排放，部分企业采用无溶剂型锡膏（如热固性树脂体系）。

典型锡膏类型对比

类型 代表成分 熔点 主要特点 典型应用场景

有铅共晶锡膏 —Sn63Pb37 183℃ —润湿性极佳，成本低，但含铅 淘汰中，仅特殊维修场景使用

无铅高温锡膏 —SAC305 217℃ —强度高，耐高温，工艺窗口窄 汽车电子、工业控制

无铅中温锡膏 —SACB（Sn-Ag-Cu-Bi） 172℃ —熔点适中，二次回流兼容性好 多层PCB、混合焊接工艺

无铅低温锡膏 —Sn42Bi58 138℃ —熔点低，易脆化，需优化助焊剂 热敏元件、柔性电路

免清洗锡膏 —SAC305+ROL0—助焊剂 217℃— 残留少，无需清洗，活性较弱 手机、电脑主板

 使用中的关键注意事项

 回温与搅拌：从冰箱取出后需自然回温4小时，搅拌3-5分钟（行星式搅拌机500rpm），确保合金粉末与助焊剂均匀混合。

环境控制：车间湿度40-60%RH，温度23±3℃，避免助焊剂吸湿失效。

开封后活性：无铅锡膏开封后建议在24小时内用完，高温环境下需缩短至12小时（可通过氮气保护延长至48小时）。

锡膏的性能由焊料合金与助焊剂的配方协同决定：焊料合金主导熔点与机械强度，助焊剂影响焊接活性与工艺适应性。

需根据元件耐温性、可靠性要求、环保法规及设备能力，选择最适配的锡膏类型，并通过严格的工艺控制（如回流曲线、存储条件）发挥其最佳性能。
