低温锡膏核心应用与工艺技巧全解析

低温锡膏核心应用与工艺技巧全解析

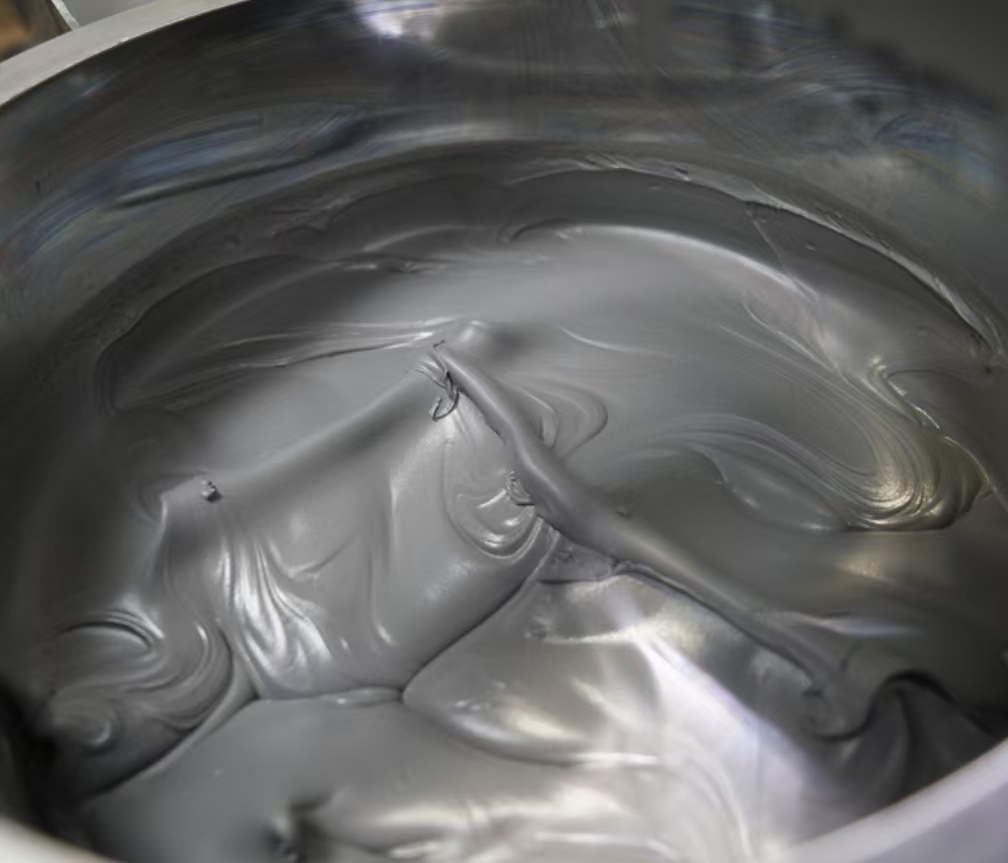

 低温锡膏的材料特性与核心价值

 1. 成分与熔点界定

低温锡膏通常指熔点低于130℃的无铅焊料，主流合金体系包括：

 Sn-Bi系（如Sn-58Bi，熔点138℃，严格归类为中低温）；

Sn-Ag-In系（如Sn-42Ag-5In，熔点118℃）；

Sn-Bi-Cu系（添加微量Cu改善强度，熔点135-140℃）。

其核心作用体现在：

热敏元件保护：避免高温对OLED屏幕、MEMS传感器、聚合物电容等耐温≤120℃元件的损伤；

多层焊接工艺适配：作为二次回流焊的表层焊料，与底层高温焊点（如Sn-Ag-Cu）形成温度梯度，减少反复高温对基板的影响；

柔性基板焊接：适配PI、PET等柔性材料，防止高温导致的基材变形或绝缘层失效。

 2. 与中/高温锡膏的性能对比

 指标: 低温锡膏（Sn-Bi系）138℃以下 ，中温锡膏（Sn-Bi-Ag）138—180℃ ，高温锡膏（Sn-Ag-Cu）217℃以上 。

机械强度 较低（脆性较大） 中等 高

耐高温性 ≤85℃（长期） ≤125℃（长期） ≤150℃（长期）

工艺兼容性 优（热敏元件友好） 中 差（需严格控温）

 低温锡膏的典型应用场景

 1. 消费电子与可穿戴设备

 柔性屏模组焊接：OLED屏幕的COF（Chip on Film）封装中，低温锡膏用于IC与柔性基板的连接，避免高温导致像素衰减；

微型传感器组装：智能手表的心率传感器、TWS耳机的MEMS麦克风，因元件尺寸<0.1mm且耐温≤100℃，需低温焊接；

电池极耳焊接：锂聚合物电池极耳与FPC的焊接，使用Sn-Bi-In锡膏可降低热应力对电池隔膜的损伤。

 2. 医疗与精密仪器

 植入式医疗设备：心脏起搏器、血糖传感器的微型电路板，需满足生物兼容性（无铅无卤）和低温工艺，避免材料变性；

医疗影像设备：CT探测器阵列的Si-PIN二极管焊接，低温锡膏可减少热应力导致的探测效率衰减。

 3. 汽车电子与物联网

 车载摄像头模组：后视镜摄像头的红外滤光片与PCB焊接，低温工艺可防止镜片脱胶；

 IoT传感器节点：环境监测传感器（温湿度、气体）的低功耗元件，采用低温锡膏焊接以保持传感器精度。

 4. 二次回流焊与特殊工艺

 多层PCB分步焊接：先使用高温锡膏焊接底层BGA元件（熔点217℃），再用低温锡膏焊接表层01005元件（熔点138℃），避免底层焊点二次熔融；

陶瓷基板与金属框架封装：LTCC基板上焊接RF芯片时，低温锡膏可防止陶瓷开裂（陶瓷耐温≤150℃）。

 低温锡膏应用核心技巧

 1. 回流焊参数精准控制

  峰值温度设定：以Sn-58Bi为例，峰值温度需控制在160-170℃（熔点以上20-30℃），超过180℃会导致Bi元素偏析，焊点变脆；

升温速率优化：预热段（室温→100℃）速率≤2℃/s，防止助焊剂爆沸；回流段（峰值温度）停留时间控制在30-60秒，避免焊料氧化；

冷却速率影响：快速冷却（≥4℃/s）可细化焊点晶粒，提升强度；缓慢冷却则可能导致Bi相粗化，建议采用氮气环境减少氧化。

 2. 助焊剂匹配与工艺优化

 助焊剂活性选择：低温锡膏的助焊剂需兼具低残留与高活性，推荐使用ROL0级（免清洗）或ROL1级（中等活性），避免腐蚀元件；

 印刷参数调整：因Sn-Bi合金黏度较高，钢网开口需比常规锡膏放大10%-15%，刮刀压力控制在3-5kg，避免桥连；

焊后清洗工艺：若助焊剂残留可能影响高频性能（如5G天线模块），需采用水基清洗或半水基清洗，清洗温度≤60℃。

 3. 焊点可靠性增强策略

 应力缓冲设计：在振动场景（如车载电子）中，焊点周边可涂覆UV固化胶或底部填充胶（Underfill），缓解热循环应力；

合金改良方案：添加0.5% Ag或0.3% Cu可改善Sn-Bi合金的脆性，

例如Sn-57.6Bi-0.4Ag熔点137℃，延伸率提升20%；

兼容性测试要点：需验证锡膏与PCB表面处理层（如ENIG、OSP）的适配性，Sn-Bi对Ni层的扩散速率较快，可能导致焊点界面脆化。

 4. 存储与使用规范

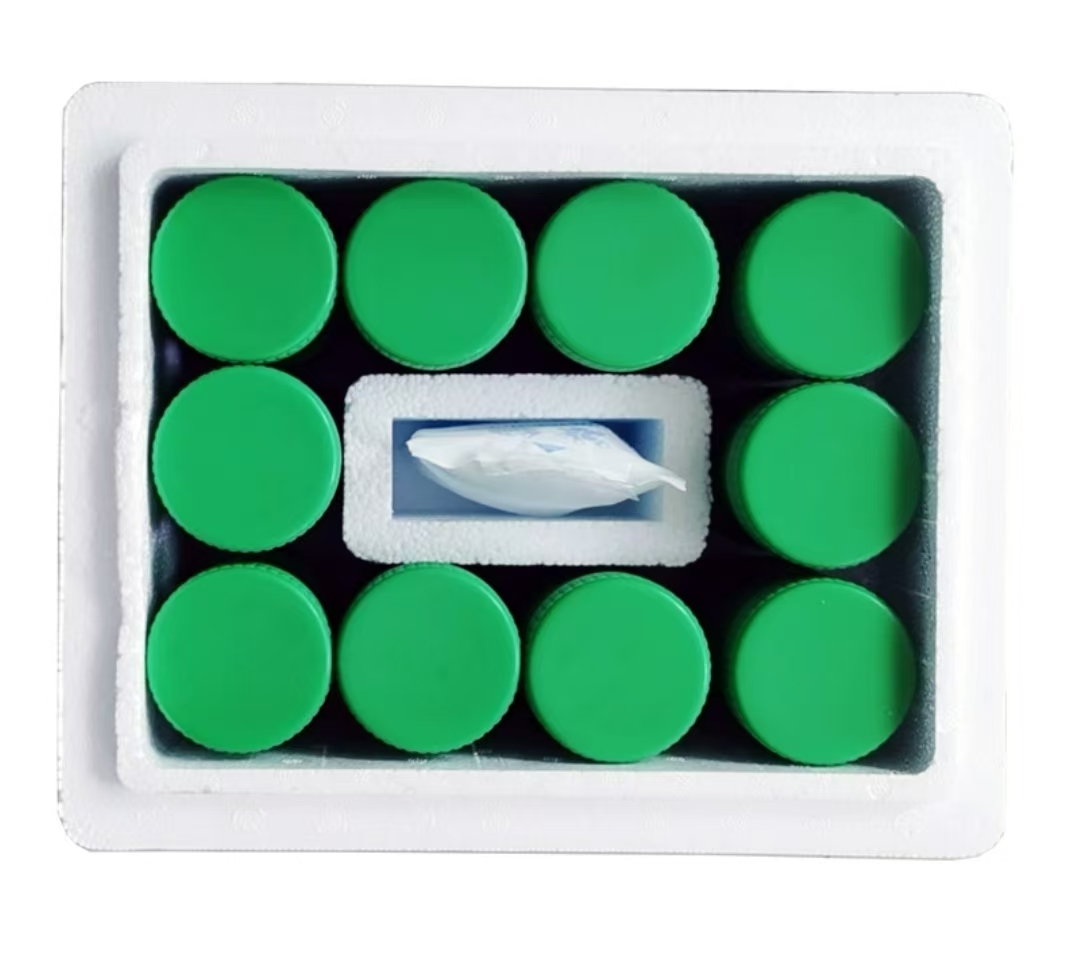

  低温存储要求：锡膏需在-10℃~5℃环境下存放，避免反复冻融（建议解冻后24小时内用完）；

解冻工艺标准：从冰箱取出后需在室温静置4-6小时，待锡膏温度与环境平衡后再开封，防止冷凝水影响印刷性能；

剩余锡膏处理：未用完的锡膏需密封后冷藏，但重复使用次数不超过3次，以免助焊剂失效。

 低温锡膏的局限性与前沿发展

 可靠性短板：Sn-Bi系焊点在-40℃~85℃的热循环测试中，疲劳寿命约为Sn-Ag-Cu焊点的1/3，需通过结构设计补偿；

无铅化新技术：新型Sn-In-Zn系低温锡膏（熔点117℃）正在车规级应用中验证，其耐蚀性优于Sn-Bi，但成本较高；

纳米复合焊料趋势：添加Al₂O₃纳米颗粒的Sn-Bi焊膏，可使焊点硬度提升30%，有望在微型机电系统（MEMS）中替代传统焊料。

低温锡膏的核心价值在于平衡“热敏元件保护”与“工艺可行性”，但其应用需以精准的工艺控制和可靠性设计为前提。

在5G封装、柔性电子等新兴领域，通过材料创新（如多元合金改性）与工艺优化（如激光局部加热焊接），低温锡膏正逐步突破传统局限性，成为精密电子组装的关键材料。
