详解低温锡膏在LED和敏感元件组装中的关键作用
来源:优特尔锡膏 浏览: 发布时间:2025-07-28

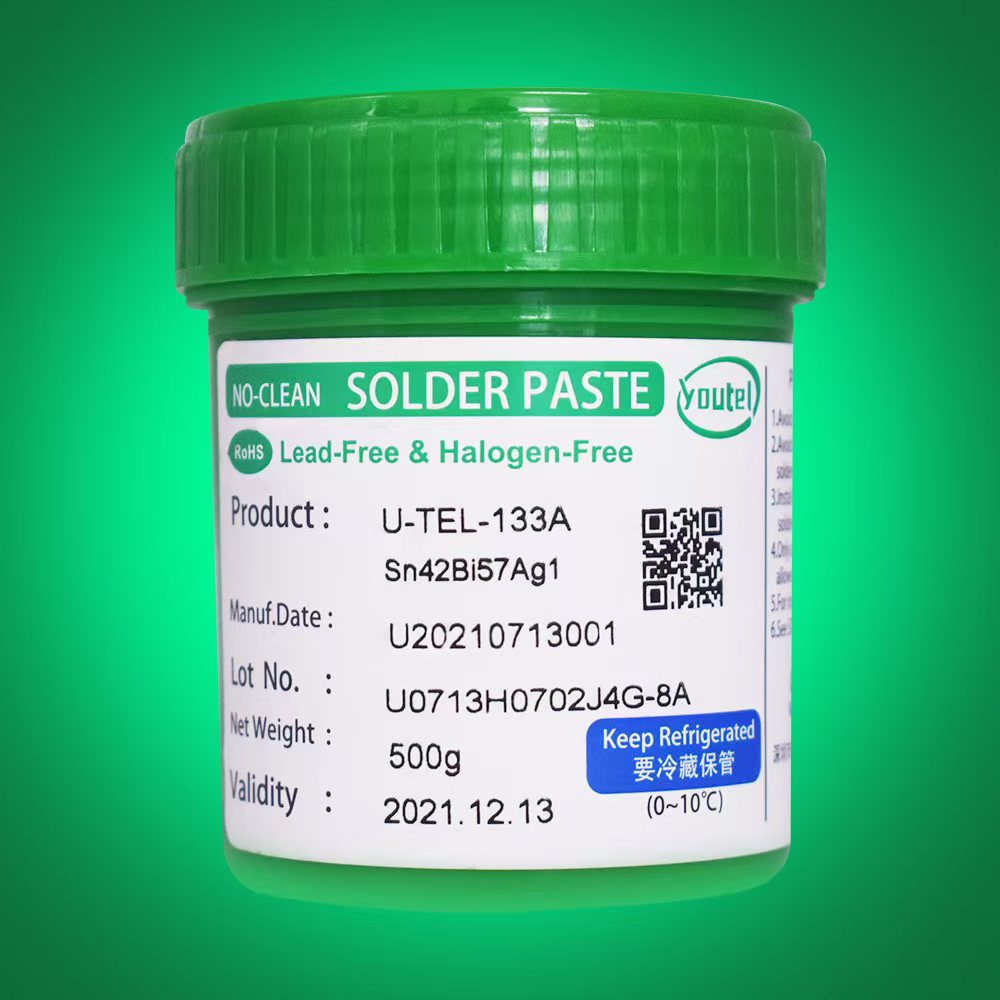

低温锡膏(通常熔点在138-180℃,如Sn-Bi系)在LED和敏感元件组装中核心价值源于对“低温”特性的精准利用,有效解决了传统高温焊接(熔点>217℃,如Sn-Ag-Cu系)带来的核心痛点:
1. 避免热损伤,保护核心元件性能
LED和敏感元件对高温极其敏感:
LED领域:高温会导致芯片(如GaN基芯片)晶格损伤、荧光粉(如YAG)热劣化(光衰加速)、封装胶体(硅胶/环氧树脂)老化开裂,直接影响发光效率和寿命。
低温锡膏的回流温度(通常160-180℃)远低于高温锡膏(230-250℃),可最大限度减少对LED核心组件的热冲击,维持其光学性能和可靠性。
敏感元件领域:如MEMS传感器、射频元件、陶瓷电容(MLCC)、压电元件等,高温可能导致内部结构变形(如MEMS悬臂梁断裂)、参数漂移(如电容容值、传感器灵敏度变化)或材料特性改变(如磁敏元件退磁)。
低温焊接可确保这些元件在组装后仍保持原设计性能。
2. 减少热应力,提升组装可靠性
LED和敏感元件的组装常涉及异种材料(如LED基板可能为陶瓷、金属基PCB,敏感元件可能为陶瓷、塑料封装,PCB为FR4),热膨胀系数(CTE)差异显著。
高温焊接时,材料在高温下的膨胀差异会在冷却后产生巨大热应力,导致:焊点开裂、元件翘曲(如LED支架变形)、基板分层(如陶瓷基板与金属层剥离)。
低温锡膏的焊接温度低,材料热膨胀幅度小,显著降低界面应力,从根源上提升焊点和整体组装的长期可靠性(如抗冷热循环、振动冲击能力)。
3. 适配敏感元件的耐高温限制
敏感元件本身存在明确的耐高温上限(如部分传感器<150℃、射频元件<180℃),传统高温锡膏的回流温度远超其承受范围。
低温锡膏的焊接窗口(峰值温度160-190℃)可精准匹配这类元件的耐受阈值,使其能够被稳定组装,突破了“因高温限制无法使用传统焊接”的瓶颈,扩大了可组装元件的范围(如精密传感器、微型电机、柔性电子元件等)。
4. 降低基板与PCB的热变形
LED组装中常用的陶瓷基板、金属基PCB(如Al/Cu基板),以及敏感元件所在的FR4 PCB,高温下易因热膨胀产生不可逆变形(如PCB翘曲、基板开裂)。
低温焊接可减少基板/PCB的热变形量,保证组装后产品的尺寸精度(如LED显示屏的像素间距一致性)。
5. 优化生产效率与能耗
相比高温焊接,低温锡膏的回流焊工艺无需将设备升温至230℃以上,可缩短加热时间、降低能耗(约节省30%-50%能源);同时,低温环境减少了PCB和元件的热疲劳,降低生产过程中的报废率,间接提升生产效率。
低温锡膏通过“控温”核心,从性能保护、可靠性提升、工艺适配三个维度,成为LED和敏感元件高精度、高可靠性组装的关键材料,尤其在Mini/Micro
LED、精密传感器等高端领域不可或缺。
