锡膏的等级划分与配制工艺：从标准到实践

锡膏的等级划分：多维度分类标准

 锡膏的等级通常根据助焊剂活性、合金熔点、应用场景及行业标准划分，以下是核心分类体系：

 1. 按助焊剂活性等级（J-STD-004标准）

 助焊剂的活性直接影响去氧化能力与残留腐蚀性，是锡膏最重要的性能指标之一：

  R级（Residue，弱活性）

成分：纯松香或低活性树脂，不含卤化物活性剂；

特点：焊接后残留少、无腐蚀，无需清洗，但去氧化能力弱；

适用场景：高可靠性、免清洗场景（如航天、医疗设备），或焊盘氧化程度低的精密元件。

 RMA级（Residue Mildly Activated，中等活性）

成分：松香+少量有机胺/有机酸活性剂（如柠檬酸）；

特点：活性适中，去氧化能力较好，残留略多于R级，多数免洗；

适用场景：消费电子（手机、电脑主板）、汽车电子等主流SMT贴片工艺。

RA级（Residue Activated，强活性）

成分：松香+卤化物（如氯化物、溴化物）或强有机酸活性剂；

特点：去氧化能力强，适合高难度焊接（如氧化严重的焊盘），但残留腐蚀性高，需强制清洗；

适用场景：手工维修、老旧元件焊接，或对焊点强度要求极高的场景（如功率器件）。

 2. 按合金熔点等级（工业通用分类）

 高温锡膏（High-Temperature）

 熔点：≥220℃（如SAC405：Sn-4Ag-0.5Cu，熔点217~220℃）；

用途：多层PCB的底层焊接（需二次回流时，底层熔点高于顶层）、耐高温元件（如汽车引擎控制模块）。

中温锡膏（Mid-Temperature）

熔点：180~220℃（如Sn-3.0Ag-0.5Cu，SAC305，熔点217℃）；

用途：主流SMT贴片工艺，适配多数无铅焊接需求。

低温锡膏（Low-Temperature）

熔点：≤170℃（如Sn-58Bi，熔点138℃；Sn-Bi-Ag系，熔点172℃）；

用途：热敏元件（LCD屏幕、传感器）、柔性电路板（FPC）、多层板顶层焊接（避免底层焊点二次熔融）。

 3. 按应用工艺等级

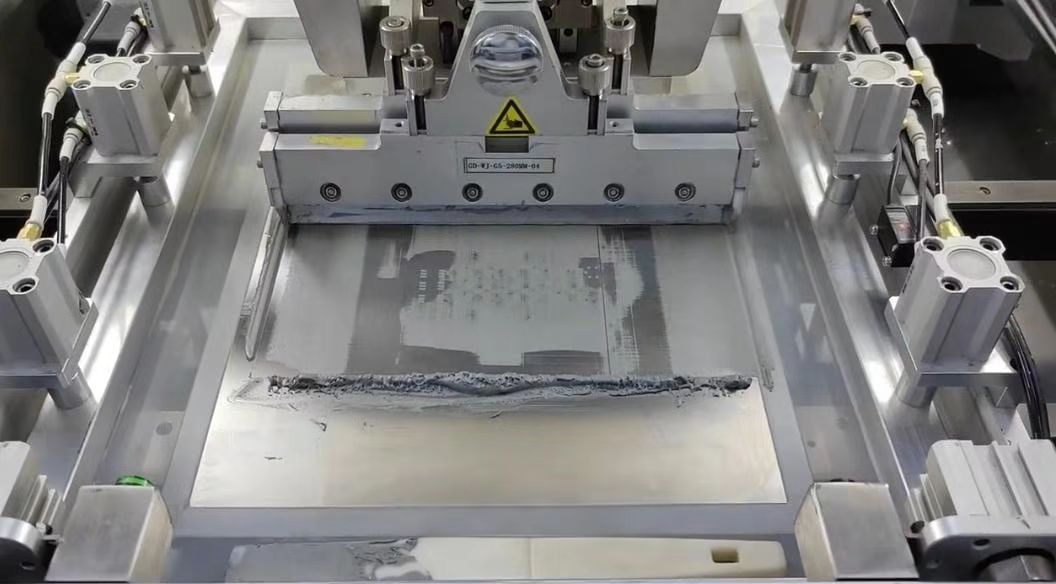

 SMT贴片级锡膏

 特性：高触变性、细粉末粒径（20~45μm），适配01005元件至BGA/CSP精密焊接；

等级要求：印刷精度高、塌陷率低、回流后空洞率＜5%。

手工焊接级锡膏

特性：触变性适中、活性略强，常以针管包装（10cc/30cc）；

等级要求：适合0.5mm以上间距元件，对印刷精度要求低，但流动性需便于手动点涂。

特殊工艺级锡膏

如倒装焊（Flip Chip）锡膏（粒径＜20μm）、埋置元件锡膏（高填充率），需符合行业标准（如IPC-J-STD-005）。

 锡膏的配制工艺：从原料到成品的核心步骤

 锡膏的性能由合金粉末特性与助焊剂配方共同决定，配制过程需严格控制成分比例与工艺参数。

 1. 核心原料选择与配比

 合金粉末（85%~92%）

粒径：SMT级通常为20~45μm（4号粉），精密元件用15~38μm（5号粉）；

形状：球形粉末（流动性好、印刷精度高）优于不规则粉末（成本低，适用于手工焊）；

 纯度：无铅合金需满足RoHS标准（Pb＜0.1%），杂质（如Fe、Cu）含量＜0.05%。

 助焊剂（8%~15%）

 松香（基体）：占助焊剂总量40%~60%，常用氢化松香（稳定性好）或聚合松香（高黏度）；

活性剂：占10%~30%，RMA级用有机酸（如己二酸），RA级用卤化物（如NH4Cl）；

 触变剂：占5%~10%（如氢化蓖麻油），调节锡膏的黏度-剪切速率特性；

 溶剂：占10%~20%（如乙醇、丙二醇），控制膏体流动性，回流时挥发；

添加剂：抗氧化剂（防止合金氧化）、消泡剂（减少气泡），占比＜5%。

配制工艺流程

1.原料预处理

 合金粉末：过筛去除粗大颗粒，氮气环境下储存防氧化；

 助焊剂：按配方称量各组分，加热至50~70℃搅拌溶解（如松香与溶剂混合）。

2. 混合搅拌（关键工序）

设备：双行星搅拌机或三辊研磨机，转速500~2000rpm；

工艺：先将助焊剂倒入容器，缓慢加入合金粉末，边加边搅拌，持续30~60分钟；

控制要点：温度＜30℃（防溶剂挥发），真空环境（减少气泡），最终黏度控制在500~1200Pa·s（根据印刷设备调整）。

3. 质量检测

物理性能：黏度、触变指数（TI=静态黏度/动态黏度，理想值1.4~1.8）、塌陷度；

焊接性能：回流后焊点强度、空洞率、助焊剂残留腐蚀性（铜镜测试）；

 环境适应性：4℃冷藏7天或室温存放24小时后，检测性能稳定性。

4. 包装与储存

包装：真空密封罐（500g/罐）或针管，充氮气防氧化；

储存：-10~5℃冷藏，使用前需在室温下回温4~8小时（避免结露）。

 典型配制案例：SAC305无铅锡膏（中温RMA级）

 合金成分：Sn-3.0Ag-0.5Cu，熔点217℃，粉末粒径25~45μm（球形，纯度99.95%）；

助焊剂配方：

氢化松香：50%

己二酸（活性剂）：15%

氢化蓖麻油（触变剂）：8%

 丙二醇（溶剂）：20%

 抗氧化剂：7%

配比：合金粉末90% + 助焊剂10%，混合后黏度800Pa·s，适用于0.3mm pitch以下BGA焊接。

 等级与配制的关联：按需定制的核心逻辑

 高可靠性场景（如医疗设备）：选择R级+高温合金（SAC305），牺牲活性以降低腐蚀风险；

 热敏元件焊接：低温合金（Sn-Bi）+RMA级助焊剂，平衡熔点与焊接强度；

高难度维修：RA级+中温合金，用强活性弥补氧化表面的润湿性不足。

配制时需根据等级要求精确调控助焊剂活性与合金特性，例如RA级锡膏需增加卤化物活性剂占比至20%以上，但需配套清洗工艺以消除残留风险。

如需特定等级锡膏的详细配方或工艺优化，可进一步探讨具体应用场景（如汽车电子的高可靠性需求、半导体封装的超细粉末配制等）。
