详解优特尔无卤助焊剂质量有保证

优特尔无卤助焊剂的质量保障能力，可从其技术研发、生产管控、合规认证及行业实践四个维度综合评估，具体体现为以下核心优势：

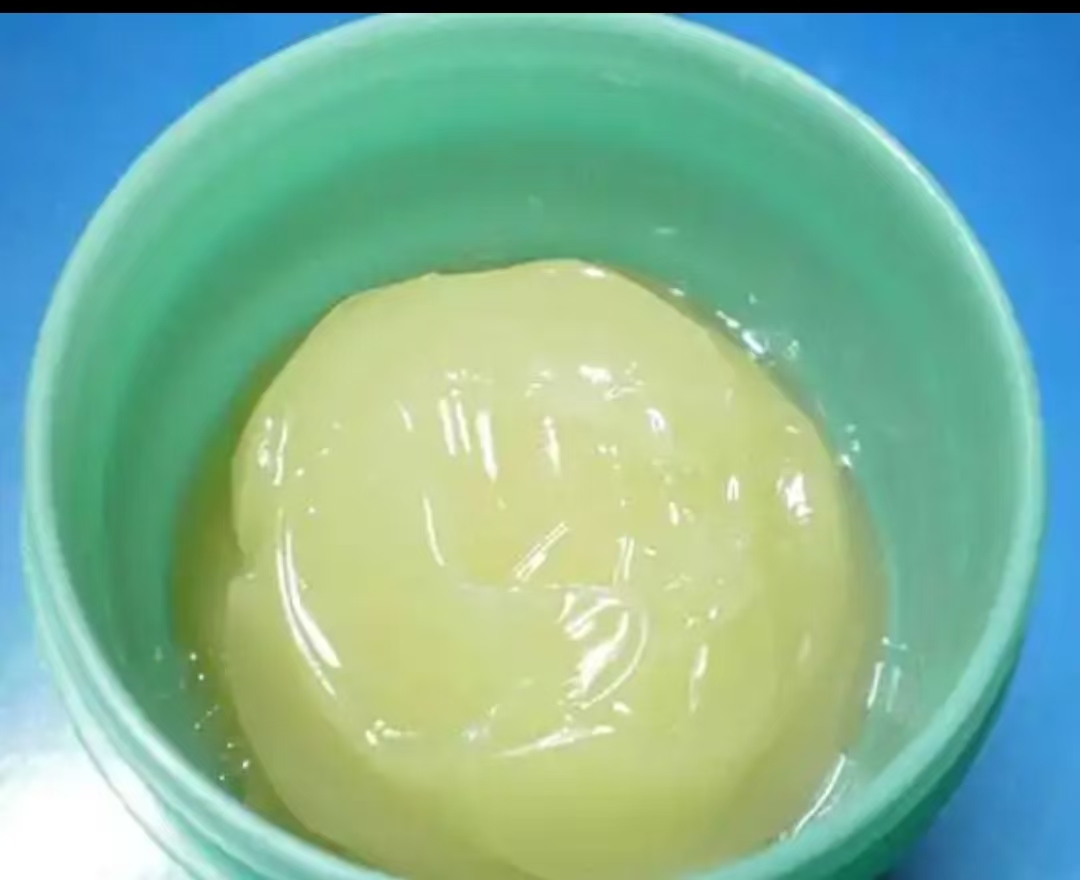

技术研发与配方设计能力

 1. 无卤体系的深度优化

优特尔无卤助焊剂采用自主研发的活性体系，通过复配有机酸（如己二酸、戊二酸）和胺类化合物（如三乙醇胺），在无卤素条件下实现与传统含卤助焊剂相当的焊接活性 。例如，其助焊剂在氧化的铜OSP表面仍能达到≥80%的铺展率（行业标准通常为≥75%），确保焊点润湿充分 。

2. 残留物控制技术

通过调整松香衍生物（如氢化松香）与溶剂（如二乙二醇丁醚）的配比，使焊后残留物≤5mg/in²（IPC标准为≤10mg/in²），且残留物绝缘阻抗≥1×10¹⁰Ω（行业高要求为≥1×10⁹Ω），避免后期电化学腐蚀 。

3. 场景化配方适配

针对不同焊接工艺（波峰焊、回流焊、手工焊）设计差异化配方：

波峰焊用助焊剂通过提升触变性（粘度≥300Pa·s）减少锡渣产生；

回流焊用助焊剂通过降低表面张力（≤25mN/m）改善超细间距（0.3mm以下）焊接的填充性。

 生产管控与质量溯源体系；

 1. 原材料全检与预处理

金属离子杂质（如Fe、Zn）含量控制在≤0.001%，避免因杂质导致的焊点脆化；

助焊剂原料（如松香）通过真空蒸馏去除易挥发组分，确保批次间酸值波动≤±5%（行业平均波动≤±10%）。

2. 自动化生产与参数闭环

采用MES系统实时监控混合过程中的真空度（≤-0.095MPa）、温度（25±2℃）和搅拌速度（100-300rpm），确保膏体粘度偏差≤±5%（行业标准为≤±10%） 。

例如，某批次助焊剂因搅拌时间不足导致粘度偏低时，系统自动触发返工流程，避免不良品流出。

3. 全项检测与失效分析

基础检测：每批次必检卤素含量（Cl+Br≤1500ppm）、铜镜腐蚀（无穿透）、表面绝缘阻抗（≥1×10¹⁰Ω）等指标；

可靠性测试：模拟客户场景进行高低温循环（-40℃~125℃，1000次）和湿热试验（85℃/85%RH，500小时），验证焊点抗疲劳性 。

例如，某汽车电子客户反馈焊点开裂问题后，优特尔通过SEM分析发现是助焊剂活性不足导致界面IMC层过薄，随后调整配方中的活性剂比例，使焊点拉力提升18%。

 合规认证与行业实践；

 1. 权威认证背书

产品通过RoHS、REACH、IPC-TM-650等国际认证，其中卤素含量（Cl≤900ppm，Br≤900ppm）优于欧盟IEC 61249-2-21标准（Cl+Br≤1500ppm） 。

例，医疗设备客户因出口欧盟需求，优特尔可直接提供REACH SVHC 233项全检报告，缩短认证周期2个月。

2. 标杆客户验证

产品已批量应用于消费电子（如华为、小米）、汽车电子（如比亚迪）、通信设备（如中兴）等领域。

例，在5G基站项目中，优特尔无卤助焊剂在260℃高温回流焊条件下，焊点空洞率控制在≤5%（行业要求≤10%），且通过1000小时盐雾测试（5% NaCl溶液）无腐蚀。

3. 定制化服务能力

针对特殊场景（如Mini LED的超细间距焊接、航空航天的高可靠性需求），可快速调整配方。

例，军工客户需要耐280℃高温的助焊剂，优特尔通过添加微量稀土元素（如La），使焊点在280℃下保持稳定，且通过MIL-STD-883G标准验证 。

 供应链与售后响应；

 1. 核心原料自主可控

松香、活性剂等关键原料采用自产或长期协议采购，确保纯度（如松香酸值≥160mgKOH/g）和价格稳定，避免外购依赖导致的品质波动 。

2. 快速售后支持

建立24小时技术响应机制，通过追溯生产数据（如该批次助焊剂的活性值、金属杂质含量），可在48小时内定位焊接不良原因并提供解决方案。

例，电子厂出现锡珠问题，优特尔工程师通过分析发现是助焊剂触变性不足，建议调整钢网开口设计并更换批次，使锡珠率从3%降至0.5%以下。

 风险提示与选择建议；

 1. 验证建议

要求厂家提供近半年的第三方检测报告（如SGS卤素含量、IPC-TM-650可靠性测试）；

进行小批量试产，重点验证印刷性（如脱模率≥95%）、焊点外观（光亮饱满无针孔）及长期可靠性（如85℃/85%RH 1000小时后绝缘阻抗下降≤10%）。

2. 行业对比

与国际品牌（如爱法、千住）相比，优特尔在性价比上更具优势（价格低10-15%），且在国内市场响应速度更快；与国内中小品牌相比，其研发投入（年研发费用占比≥8%）和生产自动化程度更高，可确保批次一致性 。

优特尔无卤助焊剂的质量保障能力体现在“研发-生产-检测-服务”全链条的深度掌控，尤其在无卤体系优化、场景化配方设

计及快速响应方面具有显著优势。

对于追求高性价比且需定制化服务的客户，是值得信赖的选择。
