生产厂家详解有铅回流焊讲解

来源:优特尔锡膏 浏览: 发布时间:2025-07-03 返回列表

关于有铅回流焊工艺的全面讲解,结合材料特性、工艺参数与实际应用,对比无铅工艺突出其技术特点与操作要点:

有铅回流焊概述;

 1. 定义与应用场景

 工艺定义:

通过加热使Sn-Pb(锡铅)合金焊料熔化,将电子元件与PCB焊盘连接的焊接工艺,因焊料含铅,需严格控制环保与安全风险。

典型应用:

军工/航天领域:高可靠性需求(如焊点抗振动、耐高温冲击);

维修场景:旧设备(如2010年前生产的主板)适配、低温焊接(熔点低于无铅焊料);

特殊器件:含铅引脚元件(如部分功率二极管)、热敏元件(需低温焊接)。

2. 与无铅回流焊的核心区别

对比项 有铅回流焊 无铅回流焊

焊料成分 Sn-Pb共晶合金(如63Sn37Pb,熔点183℃) Sn-Ag-Cu(SAC305,熔点217℃)等无铅合金

峰值温度 190-230℃(取决于合金比例) 230-245℃

环保要求 需符合RoHS豁免条款(如军工、医疗设备) 强制无铅(RoHS合规)

焊接性能 润湿性更好、焊点光泽度高、成本更低 润湿性略差、需更高温度,可靠性等效

 有铅焊料与助焊膏选型

 1. 焊料合金类型

 共晶合金(63Sn37Pb):

熔点:183℃,流动性最佳,适用于精密元件(如0201封装、0.5mm pitch QFP);

缺点:含铅量高(37%),需严格防护。

近共晶合金(如60Sn40Pb):

熔点:188℃,强度更高,适用于功率器件(如IGBT模块);

应用:汽车电子电源模块、工业控制板。

2. 助焊膏选择要点

活性等级:

优先选择RMA级(中等活性),如Alpha OM-100,兼顾润湿性与残留腐蚀性;

避免高活性(RA级),防止PCB焊盘腐蚀(铅焊点长期暴露易发生电化学迁移)。

锡粉粒径:细间距元件(0.4mm BGA)选用Type 4/5(粒径20-38μm),常规元件可用Type 3(25-45μm)。

 有铅回流焊温度曲线详解

 1. 四阶段曲线设置(以63Sn37Pb为例)

 有铅回流焊温度曲线示意图

(注:实际曲线需根据设备类型、PCB层数、元件密度调整)

 预热阶段:

温度范围:60-150℃,升温速率≤2.5℃/s;

目标:挥发助焊膏溶剂(如乙醇、松油醇),避免飞溅;激活助焊剂去除焊盘氧化层。

保温阶段:

温度范围:150-170℃,维持60-90秒;

目标:使助焊剂充分活化(如松香类助焊剂在160℃左右达到最佳活性),均匀加热PCB与元件。

回流阶段:

峰值温度:190-210℃(超过熔点10-25℃),维持40-60秒;

关键控制:

温度超过220℃易导致铅氧化(形成黑色PbO),焊点变脆;

回流时间不足会导致焊料未完全熔化,形成“假焊”。

冷却阶段:

降温速率:1-3℃/s,自然风冷或强制风冷;

目标:焊点快速凝固,形成光亮、无裂纹的合金层(铅锡合金共晶组织细密,抗冲击性优于无铅)。

 2. 特殊场景调整

 多层PCB(≥8层):

预热时间延长至120秒,避免内层温差过大导致PCB变形。

大尺寸元件(如散热器):

回流峰值温度可提高至215℃,并延长保温阶段至120秒,确保热传导充分。

 有铅回流焊操作全流程与注意事项

 1. 前处理工艺

 PCB与元件检查:

焊盘表面需无氧化(可通过可焊性测试,浸润时间<2秒);

元件引脚若有氧化,需先用含铅助焊剂(如松香型) 擦拭。

钢网与印刷参数:

钢网厚度比无铅工艺可减少10-20%(如0.5mm BGA用0.12mm厚度钢网),避免锡膏量过多导致桥连;

刮刀速度控制在30-50mm/s,压力8-15N/25mm,防止锡膏飞溅(铅锡合金流动性更强)。

 2. 回流焊过程控制

 设备维护:

每周用硝酸铵溶液(5%浓度)清洗炉膛,去除铅氧化物沉积;

热电偶校准频率≥1次/月,确保温度精度±5℃(铅焊点对温度敏感)。

氮气保护:

高可靠性场景(如航天电路板)建议氧含量<100ppm,可减少铅氧化,提升焊点光亮度;

常规场景可空气回流,但需增加助焊剂活性(如选择含卤化物助焊膏,Cl含量≤0.5%)。

 3. 后处理与检测

 清洁要求:

有铅焊剂残留含铅离子,必须100%清洗(可用SMT专用水基清洗剂,温度50-60℃,压力0.2MPa);

清洗后需检测表面绝缘电阻(SIR)>10^12Ω,防止铅离子迁移导致短路。

焊点检测标准:

目视检查:焊点呈光亮银色,无黑色氧化斑、无锡珠;

 X-Ray检测:BGA焊点空洞率≤5%(铅锡合金流动性好,空洞率通常低于无铅);

可靠性测试:通过-40℃~125℃冷热冲击500次,焊点无开裂。

 安全防护与环保合规

 1. 操作人员防护

 个人防护装备(PPE):

佩戴防铅尘口罩(N95级)、丁腈手套(双层)、防飞溅护目镜;

操作后需用专用铅去污洗手液(含EDTA成分)彻底清洗,禁止在车间饮食。

健康监测:

 每季度检测血铅浓度(安全阈值<50μg/dL),超标需立即调离岗位。

 2. 环保处理要求

 废弃物管理:

废弃焊膏、清洗废液需归类为“含铅危险废物”(HW31),交由有资质单位处理;

回流焊废气需通过活性炭吸附装置处理,铅尘排放浓度≤0.5mg/m³(参照GB 16297-1996)。

合规认证:

产品若出口至欧盟,需符合RoHS豁免条款(如医疗设备、军工产品需提供豁免声明);

国内生产需遵守《重金属污染综合防治“十二五”规划》,铅排放总量控制。

 常见缺陷与解决方案

 缺陷类型 可能原因 解决方案

焊点发黑 回流温度>220℃,铅氧化成PbO 降低峰值温度至210℃,增加氮气保护

桥连 锡膏量过多、回流温度过高 减薄钢网厚度(如0.1mm→0.08mm),降低回流峰值

假焊(虚焊) 助焊剂活性不足、预热时间短 更换高活性助焊膏(如RA级),延长预热至90秒

焊点粗糙 冷却速率过快(>4℃/s) 降低冷却风扇转速,控制降温速率≤3℃/s

铅珠飞溅 预热阶段升温过快(>3℃/s) 调整升温速率至2℃/s,增加预热时长

 有铅回流焊的未来趋势与替代方案

 应用收缩:

受环保法规限制,消费电子领域已全面转向无铅,但军工、医疗植入设备(如心脏起搏器)因可靠性需求仍保留有铅工艺。

替代技术探索:

低温无铅焊料(如Sn-Bi-Ag,熔点138℃)逐步应用于热敏元件,但润湿性与抗疲劳性仍需提升;

导电胶焊接:适用于微间距元件(<0.1mm),但成本较高,暂未大规模替代。



有铅回流焊凭借低熔点、高润湿性的优势,在特定高可靠性场景中仍不可替代,但其环保与安全风险要求严格管控。

操作核心在于精准控制温度曲线(避免铅氧化)、全

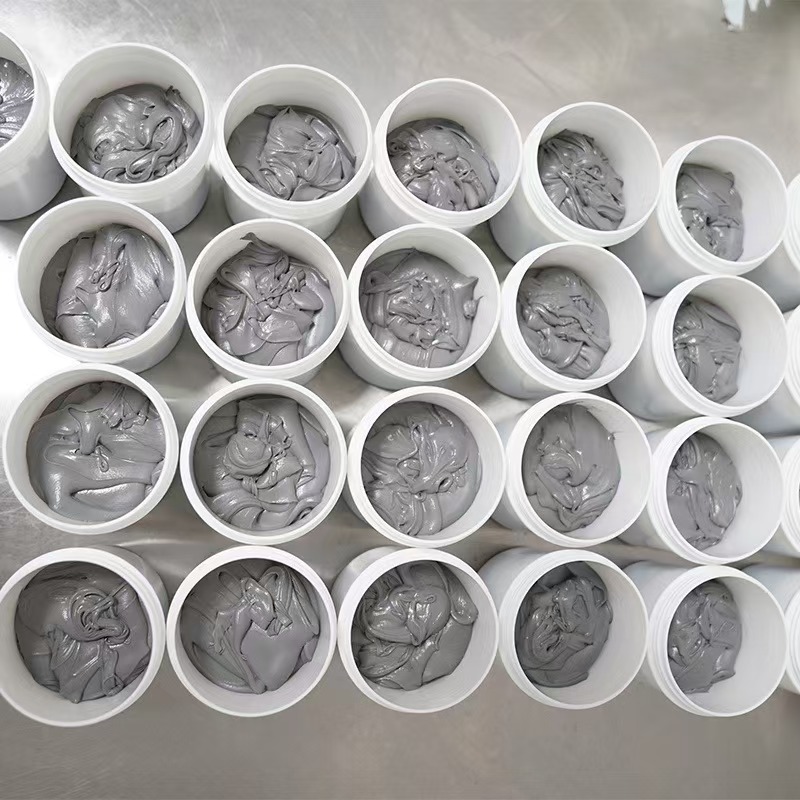

生产厂家详解有铅回流焊讲解(图1)

流程铅污染防护、合规处理废弃物。对于广东地区电子制造企业,若涉及有铅工艺,需特别注意《广东省重金属污染防治行动计划》,并优先选择具备铅处理资质的供应商(如深圳优特尔等老牌厂商),确保工艺稳定性与环保合规性。
