SAC305 无铅锡膏：为何成为电子行业宠儿

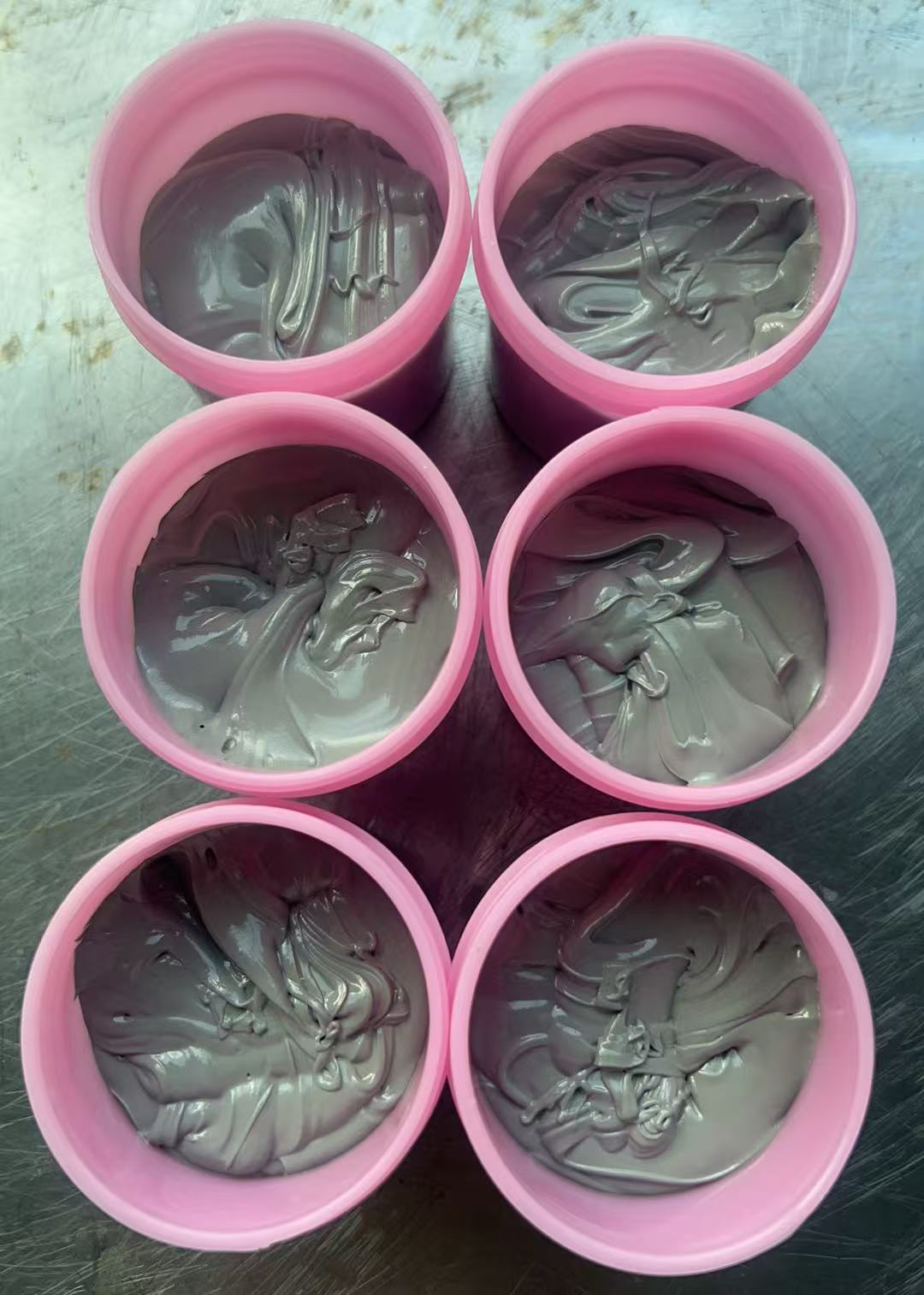

SAC305（Sn-3.0Ag-0.5Cu）无铅锡膏能成为电子行业的“宠儿”，核心在于它在性能均衡性、工艺兼容性、成本可控性三大维度上实现了最优匹配，完美契合了电子制造业从“含铅”向“无铅”转型后的主流需求，广泛应用的底层逻辑可从以下5个关键维度解析：

性能“无短板”：平衡可靠性与实用性的“万能配方”

 无铅锡膏的核心使命是替代传统含铅焊料（Sn-Pb，熔点183℃），但需解决无铅化后的三大痛点：熔点过高导致元件受损、机械性能下降（如脆性增加）、可靠性不足（如焊点易开裂）。

SAC305通过精准的成分配比，实现了性能的全面均衡：

 1. 熔点适中，适配多数元件与PCB

SAC305的熔点为217-220℃，仅比传统含铅焊料高约35℃，远低于Sn-Cu（227℃）等体系。这一温度既能满足无铅化的环保要求，又不会对常见PCB基材（如FR-4，耐温≥260℃）和元件（如陶瓷电容、普通IC，耐温≥230℃）造成热损伤，兼容90%以上的电子元件焊接需求。

2. 机械性能均衡，兼顾强度与韧性

抗拉强度：约45-50MPa，高于Sn-Cu（35-40MPa）和低银SAC105（40-42MPa），确保焊点在振动、冲击下不易断裂。

延展性：延伸率约20-25%，优于高银SAC405（15-18%，脆性略高），能缓解温度循环（如-40℃~125℃）中的应力积累，减少焊点疲劳开裂。

抗蠕变性能：在长期高温（如85℃）下，焊点变形速率低于Sn-Bi（易脆化）和Sn-Zn（易氧化），满足消费电子1-3年、工业设备5年以上的使用寿命要求。

3. 焊点可靠性经市场验证

焊接后形成的金属间化合物（IMC，如Cu₆Sn₅）层厚度适中且均匀，不易出现过度生长（避免脆化）或分层（避免虚焊）。

在手机跌落测试、汽车电子温度循环测试中，SAC305焊点的故障率远低于其他无铅体系，成为“可靠性标杆”。

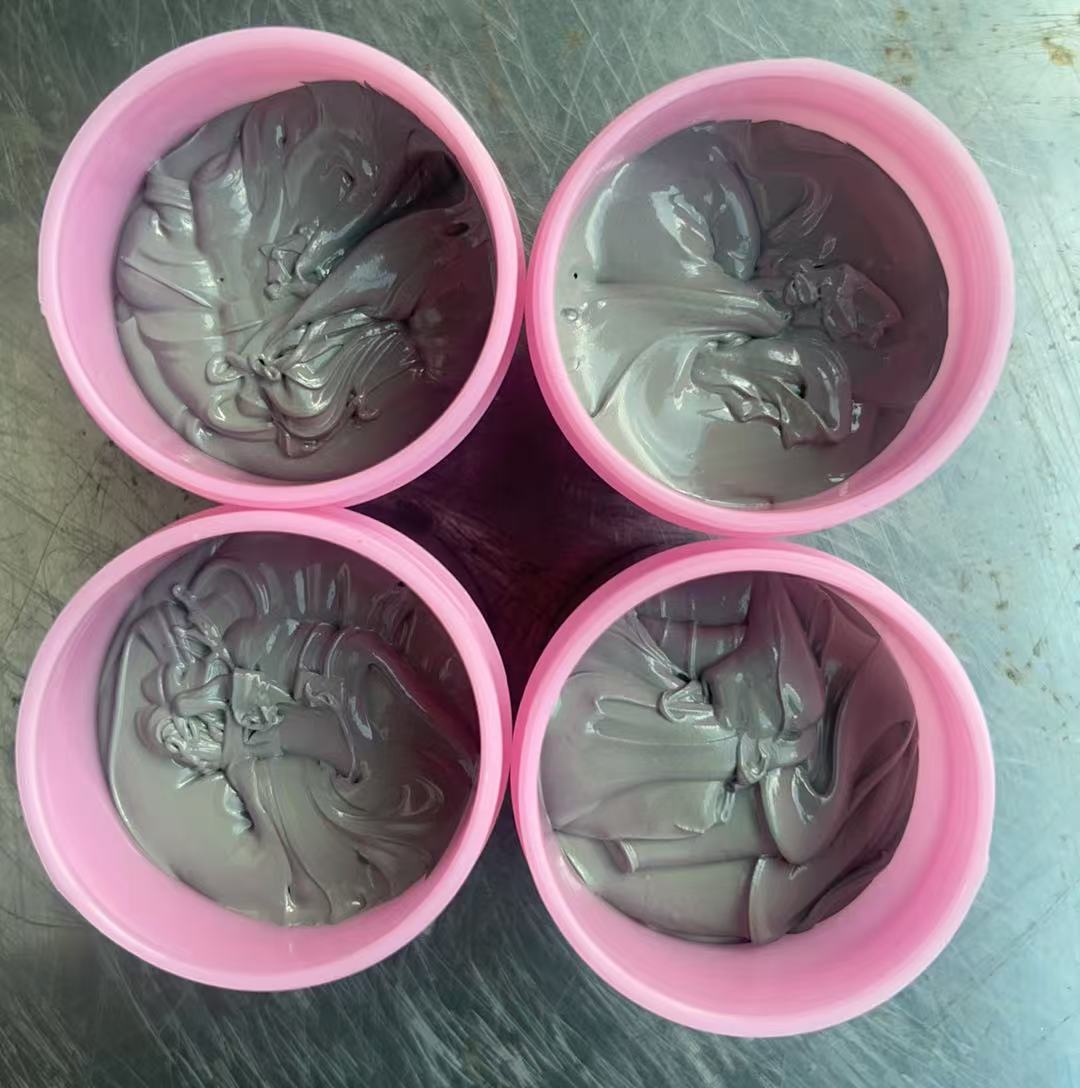

 工艺“零门槛”：适配主流SMT产线，降低转型成本

 电子制造业对工艺稳定性要求极高，尤其是大规模量产场景（如手机主板日均产能10万片）。SAC305的工艺兼容性是其普及的关键：

 1. 润湿性优异，减少焊接缺陷

锡膏的润湿性直接决定焊点质量（如是否虚焊、桥连）。

SAC305的合金成分与助焊剂（松香基为主）匹配性好，印刷后能均匀铺展在焊盘上，焊接时对铜焊盘的润湿角（θ）通常≤30°（润湿性优的标准为θ<45°），远低于Sn-Zn（θ≥60°，易虚焊）和Sn-Cu（θ≈40°，需强活性助焊剂）。

这意味着工厂无需大幅调整钢网设计、印刷参数，即可沿用原有SMT产线（如印刷机、回流炉），降低设备改造投入。

2. 回流焊工艺窗口宽，容错性高

SAC305的回流焊温度区间（从熔点到峰值温度）约30-40℃（如峰值240-250℃），比Sn-Bi（窗口仅15-20℃，易因温度波动导致偏析）更宽。

即使工厂回流炉温区控制略有偏差（±5℃），仍能形成合格焊点，适合中小厂商的非精密设备，降低工艺管控难度。

3. 与无铅波峰焊兼容

除回流焊外，SAC305也可制成无铅焊锡条用于波峰焊（如插件元件焊接），实现同一块PCB上“回流+波峰”的混合焊接工艺统一，避免不同焊料混用导致的兼容性问题（如焊点合金成分不均）。

 成本“可接受”：在性能与价格间找到最优解

 无铅化初期，厂商面临“环保成本飙升”的困境（如高银焊料价格是含铅的3-5倍）。SAC305通过控制银含量（3%），实现了成本与性能的平衡：

 原料成本适中：银（Ag）是无铅焊料中最昂贵的成分（市场价约含铅焊料的10倍）。

SAC305的银含量仅为SAC405的75%，成本比SAC405低15-20%；同时，其性能远优于低银的SAC105（避免因焊点不良导致的返工成本增加）。

对年产能百万级的消费电子厂商而言，SAC305可将单块主板的焊料成本控制在0.5-1美元，仅比含铅时代增加约0.2美元，完全在可接受范围内。

供应链成熟，采购成本稳定：SAC305作为主流型号，全球年产能占无铅锡膏的60%以上（如阿尔法、千住等厂商的核心产品），原材料（锡、银、铜）采购渠道稳定，价格波动远小于小众体系（如Sn-Bi因铋资源稀缺，价格年波动可达30%），便于厂商制定长期成本预算。

 行业“强适配”：覆盖90%以上主流电子场景

 SAC305的性能均衡性使其能满足从低端到中高端的绝大多数电子设备需求，成为跨领域的“通用解”：

 消费电子（手机、电脑、智能手表）：需兼顾成本、可靠性和轻薄化（焊点小，对润湿性要求高），SAC305的小焊点成型性好（无桥连），且能承受日常跌落冲击。

工业控制（PLC、传感器）：需耐受-20℃~85℃的宽温环境，SAC305的抗温度循环性能可满足5000次以上循环无故障。

汽车电子低压部件（车载导航、倒车雷达）：虽不如SAC405耐极端高温（发动机舱），但足以应对驾驶舱内-40℃~85℃的温度波动，且成本更适合批量装车。

办公设备（打印机、路由器）：对长期运行稳定性要求高（如24小时开机），SAC305的抗蠕变性能可减少焊点长期发热导致的失效。

 标准“被认可”：成为行业默认的“基准线”

 SAC305的普及还得益于行业标准的推动和市场验证的积累：

 符合全球环保法规：完全满足欧盟RoHS（限制铅含量≤0.1%）、中国RoHS 2.0、美国EPA等环保要求，是出口产品的“通行证”。

写入行业规范：被IPC（国际电子工业联接协会）的J-STD-006（无铅焊料标准）列为推荐型号，成为电子制造业的“默认选项”，新厂商无需重新验证，直接沿用成熟参数即可量产。

长期市场验证：自2000年代无铅化转型以来，SAC305已在数十亿台电子设备中应用（如iPhone、华为手机、戴尔电脑等），其可靠性数据（如故障率、寿命）被全行业共享，降低了新用户的试错成本。

 SAC305的“宠儿”逻辑

 SAC305并非在某一维度（如熔点、强度、成本）做到极致，而是通过“性能无短板、工艺易适配、成本可接受、标准被认可”的综合优势，成为电子行业从含铅向无铅转型的“最优解”。

它既满足了环保法规的硬性要求，又适配了主流制造工艺和设备，同时平衡了厂商对成本与可靠性的双重诉求，最终

成为消费电子、工业控制、汽车电子等领域的“标配”焊料，奠定了其“电子行业宠儿”的地位。
