如何通过低温锡膏减少PCB热损伤

通过低温锡膏减少PCB热损伤的核心在于降低焊接峰值温度、优化工艺参数、强化材料与设计协同。

材料、工艺、设计三个维度解析关键技术：

材料体系革新：从基础合金到复合增强

 1. 低熔点合金的基础选择

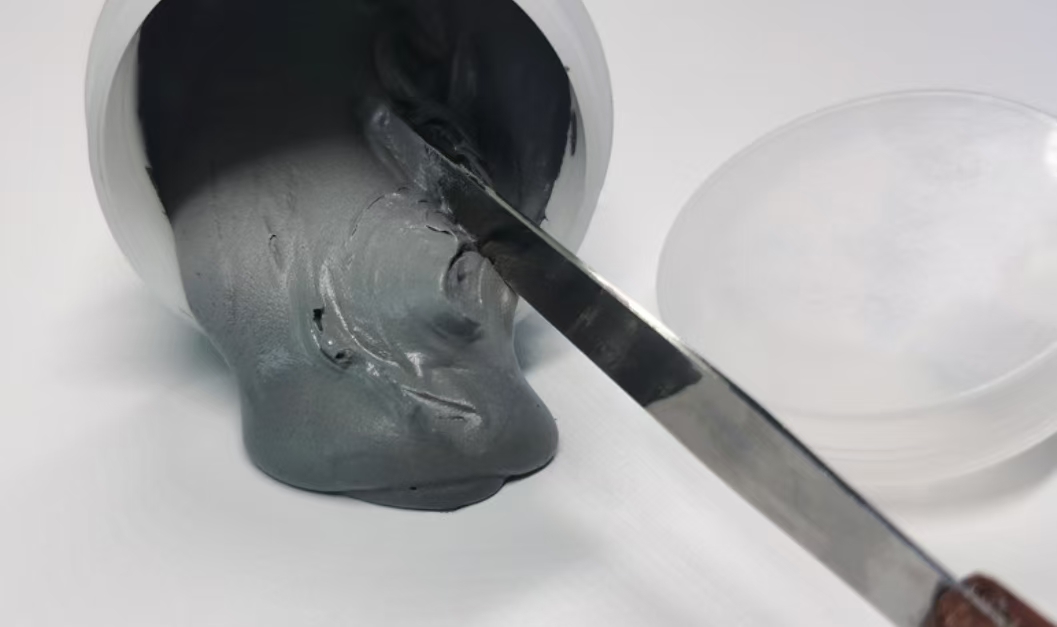

 低温锡膏以Sn-Bi合金为核心（如Sn42Bi58共晶合金，熔点138℃），相比传统Sn-Ag-Cu（熔点217℃），焊接峰值温度可降至150-180℃ 。

这种温度差直接减少PCB基材（如FR-4）的热膨胀系数失配，使基板翘曲率降低50%以上 。

通过添加Ag、In、Cu等微量元素（如Sn-35Bi-2Ag），可在保持低熔点的同时提升焊点延伸率至5-8%，抗冲击性能提升30% 。

 2. 复合增强技术突破脆性瓶颈

 纳米材料增强：在SnBi合金中添加0.01-0.5wt%镀铜或镀银碳纳米管，通过界面润湿性优化（如生成Cu₆Sn₅金属间化合物），使焊点韧性提升40%，空洞率从15%降至5%以下。

环氧锡膏复合体系：将环氧树脂与SnBi合金结合，焊接后树脂固化形成“合金-树脂”复合焊点，剪切强度较纯SnBi合金提高20-40%，有效缓解热胀冷缩应力 。

工艺参数精准控制：温度曲线与环境优化

 1. 回流焊接温度曲线精细化设置

 预热阶段：升温速率控制在1-2℃/s，避免助焊剂溶剂剧烈挥发导致锡球飞溅，同时使PCB均匀受热（如110-138℃保温90-150秒）。

回流阶段：峰值温度严格控制在150-170℃（比合金熔点高10-30℃），保持50-80秒，确保焊料充分润湿但不过热。例如，Sn42Bi58锡膏在170-180℃下可实现最佳焊点形态。

冷却阶段：降温速率控制在3-5℃/s，避免焊点因快速冷却产生微裂纹。联想联宝工厂通过此参数优化，使芯片翘曲率降低50%。

 2. 氮气保护与气氛调控

 在回流炉中通入氮气（氧含量≤5000ppm），可实现三重效果：

 抑制氧化：减少焊盘和锡膏表面氧化物生成，润湿时间缩短30%。

降低表面张力：使锡膏铺展性提升20%，焊点饱满度提高。

减少空洞：氮气环境下焊点空洞率从15%降至8%以下，尤其适用于BGA等复杂封装。

 3. 助焊剂活性与残留平衡

 低活化能助焊剂：采用含咪唑类活性剂的配方，在130℃即可活化，去除金属表面氧化层，同时减少高温下的残留物腐蚀风险。

纳米改性助焊剂：添加石墨烯氧化物或纳米银线，使润湿速度提升30%，并通过吸附作用减少助焊剂残留量，避免PCB绝缘性能下降。

PCB设计协同：从焊盘到散热结构

 1. 焊盘与焊点结构优化

 焊盘面积增加20%：扩大焊接接触面积，降低单位面积热应力。

例如，对于0402元件，焊盘宽度从0.3mm增至0.36mm，焊点抗剪强度提升15%。

阶梯式焊盘设计：在PCB表面处理（如OSP）与元件引脚（如Ni/Au）之间设置过渡层（如Cu-Sn合金），缓解界面应力集中。

 2. 散热路径与布局规划

 铜箔散热网络：在PCB底层设计大面积铜箔（如≥1oz），并通过过孔阵列连接至顶层，将焊接区域热量快速导出。

实测表明，铜箔面积增加50%可使焊点温度降低12℃。

元件布局优化：将热敏元件（如LED）与热源（如处理器）间隔≥5mm，并采用交错排列减少局部热点。

 元件引脚镀层：建议采用Sn-Ag-Cu或Sn-Bi镀层，避免纯锡镀层在低温焊接时出现“锡瘟”（β-Sn向α-Sn相变）。

 工艺验证与长期可靠性保障；

 1. 实时监控与反馈机制

 红外测温系统：在回流炉内设置多通道红外传感器，实时监测PCB表面温度分布，偏差超过±3℃时自动调整加热区功率。

AI工艺优化：通过机器学习分析历史焊接数据，预测最佳温度曲线。

例如，联宝工厂采用此技术后，焊点缺陷率从0.8%降至0.3%。

 2. 长期可靠性测试

 热循环测试：在-40℃至125℃区间进行1000次循环，要求焊点裂纹扩展速率≤5μm/循环。

湿度-温度偏压测试：在85℃/85%RH环境下施加50V偏压，持续1000小时，表面绝缘电阻需≥10⁹Ω 。

 3. 失效分析与改进

 X射线断层扫描：检测焊点内部空洞和裂纹，如某汽车电子案例中，通过调整氮气流量，使BGA焊点空洞率从12%降至3%。

应力仿真建模：使用ANSYS等工具模拟焊接过程中的热应力分布，优化PCB层压结构（如增加玻纤布层数）以降低应变能。

典型应用与数据验证；

 1. 消费电子：联想小新Pro13笔记本采用低温锡膏焊接CPU，峰值温度从240℃降至170℃，主板热变形量减少40%，但需注意黑胶填充与焊点应力的平衡 。

2. 汽车电子：某新能源汽车电池管理系统（BMS）使用Sn-Bi-Ag锡膏，焊接温度降低35%，焊点抗振动性能提升2倍，通过AEC-Q200认证 。

3. 5G基站：华为某基站模块采用Sn-Bi-In锡膏焊接SiC器件，焊点热阻降低25%，长期工作温度下的失效率低于0.01ppm。

低温锡膏减少PCB热损伤的核心逻辑是材料-工艺-设计的三维协同：

材料端：通过合金改性与复合增强提升焊点韧性，降低热膨胀系数差异。

工艺端：精准控制温度曲线与环境气氛，减少氧化与应力集中。

设计端：优化焊盘、散热路径与材料兼容性，从源头降低热损伤风险。

随着3D封装和Chiplet技术的普及，低温锡膏需进一步突破超细间距（≤50μm）焊接和异质材料兼容性难题，同时通过数字化工艺系统实现全流程闭环控制，最终支

撑电子制造向“零缺陷、零碳排”演进。
