生产厂家详解锡膏印刷过程参数优化应用

锡膏印刷是SMT制程中决定焊接质量的核心环节（约70%不良源于此），需通过多参数协同优化实现高精度、高一致性的焊膏沉积。以下是基于行业实践的参数优化技术与应用场景解析：

核心参数优化策略与应用；

 1. 钢网设计参数

 厚度与开口匹配：

微型元件（01005/0201）：钢网厚度0.08-0.10mm，开口设计为倒梯形（上宽下窄，角度88°），面积比≥0.66，避免锡膏残留与脱模困难。

BGA/QFP元件：厚度0.12-0.15mm，开口圆形/方形（匹配焊盘形状），采用激光切割+纳米涂层处理（表面张力≤35mN/m），提升锡膏转移率至85%以上。

 案例：某消费电子产线通过将0.4mm间距BGA钢网厚度从0.12mm增至0.15mm，焊膏体积提升20%，BGA焊接空洞率从15%降至8%。

 2. 刮刀系统参数

 压力与角度协同：

刮刀压力：精密元件（如01005）建议0.3-0.5MPa（约3-5kg/cm²），压力过大会导致锡膏过度挤压至钢网底部，形成印刷偏厚；压力不足则残留锡膏引发少锡。

刮刀角度：45°-60°（推荐60°用于超细间距），角度越小垂直分力越大，需平衡锡膏滚动性与填充效率。

速度适配：

常规元件（0402以上）：6-12mm/s，确保锡膏充分填充网孔；

超细间距（≤0.3mm）：20-40mm/s，通过高速刮印减少锡膏在网孔内的停留时间，降低桥连风险。

应用：某汽车电子产线将刮刀角度从45°调至60°，配合压力0.4MPa，0.3mm间距QFP焊膏转移率从78%提升至92%。

 3. 脱模与分离参数

 脱模速度：0.3-3mm/s（精密印刷建议0.5-1mm/s），采用分段脱模（先停留0.5秒再缓慢分离），减少锡膏拉尖与变形。

印刷间隙：PCB与钢网零距离接触（柔性钢网可微凸0.05mm），确保刮刀运行时无漏印或刮伤。

案例：某医疗设备产线通过将脱模速度从3mm/s降至0.8mm/s，0201元件印刷偏移量从±30μm降至±15μm。

 4. 环境与清洗参数

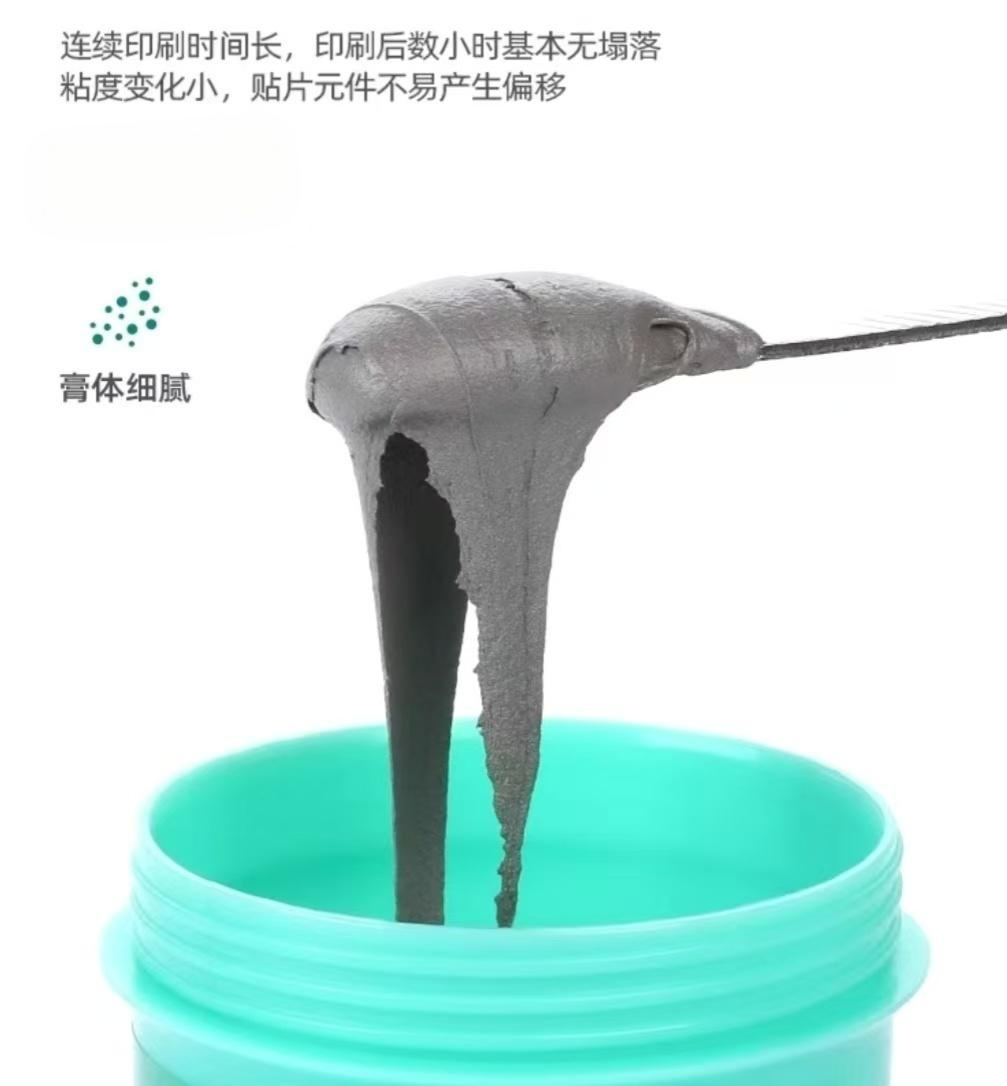

 温湿度控制：23±2℃/45±5%RH，避免锡膏吸湿（黏度变化率＜5%/8h），配置除湿+恒温系统。

清洗策略：

清洗频率：每印刷8-10块PCB清洗一次（小间距元件每5块清洗），采用“湿-湿-干”模式（无水乙醇+无尘纸）。

手动擦洗：每30分钟用无尘纸蘸乙醇清洁钢网底部，防止锡膏硬化堵孔。

参数优化验证与闭环管理；

 1. 在线检测（SPI）：

焊膏高度公差：±15μm（微型元件±10μm），覆盖面积偏差≤5%；

3D形貌分析：检测锡膏体积（Cpk≥1.33），及时调整刮刀压力/速度。

2. 回流焊后验证：

焊点外观：依据IPC-A-610G，焊膏覆盖率≥90%，无桥连/少锡；

剪切强度：BGA焊点≥40MPa（SAC305），0201元件≥15N。

3. 闭环优化：

通过MES系统关联印刷参数与AOI/X-ray检测数据，建立SPC控制图（如刮刀压力波动范围≤±0.05MPa），实现参数动态补偿。

 行业痛点解决方案；

 超细间距桥连：采用60°刮刀+25mm/s速度+0.08mm钢网，配合氮气印刷（氧含量＜500ppm），桥连率从3%降至0.5%。

BGA空洞：优化钢网开口为圆形（直径比焊盘大10%），脱模速度0.8mm/s，空洞率从12%降至6%。

锡膏印刷偏移：升级视觉系统（分辨率5μm），每2小时校准基准点，偏移量控制在±20μm内。

精准匹配+实时检测+闭环优化，锡膏印刷良率可提升至99.5%以上，满足消费电子、汽车电子等高精度组装需求。

实际应用中需结合锡膏

型号（如无铅/高温锡膏）、PCB材质（FR-4/陶瓷）等特性动态调整参数组合。
