精密电子锡膏技术全解析
来源：优特尔锡膏 浏览： 发布时间：2025-05-14
随着电子产品向0201、01005甚至008004封装尺寸演进，传统锡膏已无法满足微米级焊接需求。精密电子锡膏通过材料创新和工艺适配，正在重新定义高密度互连的可能性。本文将揭秘其核心技术原理。
1. 精密锡膏的四大技术标杆
① 超细粉体技术

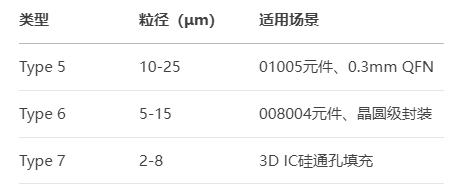

颗粒分级：
形貌控制：球形度>95%（减少印刷堵孔）
② 流变学创新
触变指数：>0.8（高剪切稀化特性）
粘度范围：
印刷时：80-120 kcps（25rpm）
静置后：>500 kcps（防塌陷）
③ 助焊剂体系
低残留配方：固含量<85%（免清洗兼容）
活性控制：
常规应用：RMA级（中等活性）
难焊表面：OA级（含有机酸）
④ 合金演进
主流合金：
SAC305+Ni（改善Cu扩散）
SnBi58+Ag（低温高强）
前沿方向：
纳米银复合锡膏（烧结温度<200℃）
铟基合金（光电器件互连）
2. 典型应用场景对比
应用领域 推荐锡膏类型 关键要求 智能手机主板 Type 5 SAC305 印刷精度±15μm 医疗微电子 Type 6 SnBi58 生物相容性 汽车传感器 Type 5 SAC405 -40~150℃循环 射频模块 低介损锡膏 Dk<3.5 @10GHz 3. 技术挑战与解决方案
挑战1：锡膏堵塞微孔
→ 解决方案：纳米涂层钢网（接触角<10°）挑战2：焊接后残留
→ 解决方案：醇基溶剂体系（挥发速率优化）挑战3：元件立碑
→ 解决方案：平衡表面张力（γLV=38±2mN/m）
