精密电子锡膏工艺实战
来源：优特尔锡膏 浏览： 发布时间：2025-05-14
当元件尺寸缩小至01005（0.4×0.2mm），传统SMT工艺容错率归零。本文以实际产线数据为基础，拆解精密电子锡膏的工艺控制秘籍。
1. 钢网设计黄金法则
① 开孔尺寸计算
通用公式：
开孔面积 = 焊盘面积 × (1.1~1.2) - 阻焊补偿
案例：
01005元件：0.2×0.1mm开孔（厚度0.06mm）
0.3mm QFN：0.15mm圆形开孔（激光+电抛光）
② 特殊工艺处理
阶梯钢网：
BGA区域：0.08mm
周边元件：0.1mm
纳米涂层：降低脱模阻力（摩擦系数<0.2）

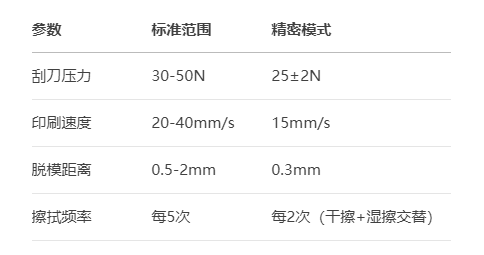

2. 印刷工艺参数矩阵
3. 回流焊曲线优化
（以SAC305 Type5锡膏为例）
预热区：1.5-2℃/s → 150-180℃（90s）
浸润区：0.8-1.2℃/s → 180-217℃（60s）
回流区：峰值245-250℃（40s，ΔT<5℃）
冷却区：>3℃/s（抑制枝晶）
关键点：
升温斜率>2℃/s会导致爆珠
液相线以上时间(TAL)控制在60-90s
4. 典型缺陷诊断手册
① 少锡（Insufficient Solder）
根本原因：
钢网堵孔（占68%）
刮刀压力不足（22%）
解决方案：
采用纳米涂层钢网
SPI实时反馈调节压力
② 锡珠（Solder Balling）
根本原因：
助焊剂挥发不充分
预热速率过快
解决方案：
延长预热时间至120s
选用低飞溅锡膏
③ 虚焊（Cold Solder）
根本原因：
峰值温度不足
元件吸热不均
解决方案：
增加底部预热（红外+热风）
大/小元件分区回流
5. 前沿检测技术
3D SPI系统：
检测精度：±5μm
关键参数：体积偏差<15%
X-Ray BGA检测：
空洞率分析（AOI+AI判图）
