精密电子锡膏深度解析

精密电子锡膏；

 精密电子锡膏是微小尺寸、高精度电子元件（如0201/0402封装、0.3mm以下焊盘、BGA/CSP/QFP等细间距器件）设计的无铅焊锡材料，具备超细合金粉末、高印刷分辨率、低缺陷率等特性，确保在微米级焊点上实现可靠连接，广泛应用于对精度和可靠性要求极高的电子制造场景。

核心优势超细粉末粒径

 合金粉末粒径通常控制在 25-45μm（常规锡膏为45-75μm），甚至可达15-25μm（超细规格），适配0.3mm以下超细线路印刷，减少桥连、漏印等缺陷。

 例：ALPHA OM-338 LF-HC锡膏采用25-45μm粉末，适用于0.4mm焊盘间距的精密焊接。

印刷性能

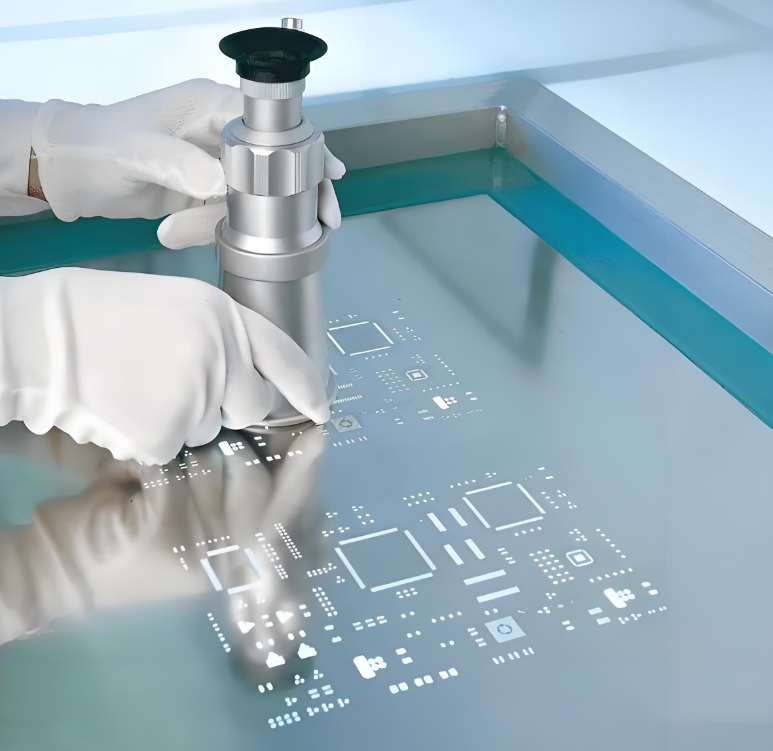

 高触变性：黏度精准控制（500-800 Pa·s），印刷时保持形状稳定性，脱模后边缘清晰，适合0.3mm以下开孔的钢网（如厚度100μm、开孔率65%的精密钢网）。

  低塌落度：静置30分钟后体积变化率＜5%，避免印刷后焊盘间锡膏扩散导致短路。

 低空洞率与高可靠性

 通过优化助焊剂配方（如添加表面活性剂、活性抑制剂），焊点空洞率可控制在 5%以下（常规锡膏约10-15%），提升BGA/CSP等器件的长期可靠性。

 部分产品含低α粒子（α辐射＜0.1 cph/cm²），减少DRAM等存储芯片的软错误，适用于航空航天、服务器等。

 指标 精密级要求

合金成分 SAC305（Sn96.5Ag3.0Cu0.5）为主，可选SAC405、低温SnBi合金 GB/T 3131-2021

粉末粒径分布 D50=30-40μm，D10≥20μm，D90≤50μm 激光粒度分析仪

黏度（25℃，5rpm） 600-700 Pa·s（根据印刷设备调整） 旋转黏度计（如Bohlin Gemini）

扩展率 ≥90%（250℃，2mm焊盘） JIS Z3283标准测试

表面张力 ≤450 mN/m（助焊剂活性优化） 座滴法（Surface Explorer）

α粒子辐射 ≤0.1 cph/cm²（高端产品） 辐射检测仪

微小焊盘（≤0.3mm）：优先选25-45μm粉末锡膏，如Alpha OM-490；

 高可靠性/高温环境：选SAC305基低α粒子锡膏（如贺利氏Electrolube ERA 340）；

 印刷参数：钢网厚度=焊盘间距×0.6（如0.4mm间距用250μm厚度钢网），刮刀压力5-8 N/mm，速度20-40 mm/s；

 需通过RoHS 2.0、Halogen-Free（无卤）认证，汽车电子领域需AEC-Q200、IATF 16949工厂认证，医疗设备需ISO 13485合规。

 技术升级：纳米级锡膏（粒径＜10μm）研发中，可实现0.1mm以下

焊点焊接；AI算法优化回流焊曲线，实时监控空
